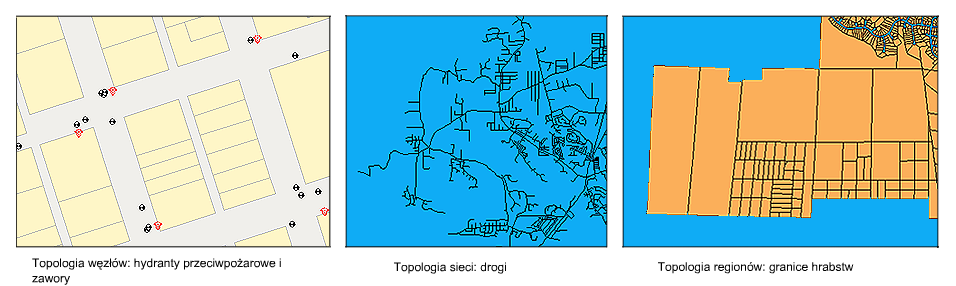

W programie Zestaw narzędzi AutoCAD Map 3D można tworzyć topologie węzłów, sieci lub regionów.
Topologie węzłów
- Topologia węzłów definiuje zależności pomiędzy węzłami (obiektami punktowymi).
- Topologie tego typu są często stosowane w analizach w połączeniu z innymi topologiami.
Topologie sieci
- Połącz łamane (linie), aby zbudować sieć linii.
- Łamane mogą łączyć węzły.
Przykładem zastosowania topologii sieci jest mapa sieci wodociągowej, która pozwala śledzić przepływ wody ze stacji tłoczącej do mieszkań. Innym przykładem jest sieć ulic. Dla topologii sieci można określić kierunek łamanej oraz odporność łamanych i węzłów
Topologie regionów
- Definiuje wieloboki, które reprezentują zamknięte obszary np. działki lub okręgi spisu ludności. Pojedyncza łamana definiuje wspólną granicę sąsiadujących ze sobą obszarów.
Topologie, w których regiony reprezentują działki, można stosować do wymiaru podatku gruntowego i planowania zagospodarowania terenu. Innymi przykładami takich topologii są jednostki podziału administracyjnego miast, województw oraz prowincji, okręgi wyborcze, dzielnice i okręgi szkolne.
Uwagi
Przy tworzeniu topologii, należy pamiętać o następujących zasadach:
- Przed utworzeniem topologii sieci lub regionu należy użyć narzędzi czyszczenia rysunku, aby wyczyścić mapę. Zazwyczaj topologie węzłów nie wymagają czyszczenia.
- Przed zbudowaniem topologii, należy zablokować wszystkie warstwy zawierające obiekty obszaru papieru. W przeciwnym wypadku topologie zostaną włączone do tworzenia topologii, kiedy zastosujesz opcje obiektów Wybierz wszystko.
- Polecenie może tworzyć topologie na warstwach, które są wyłączone. Nie ma jednak wpływu na obiekty znajdujące się na warstwach zablokowanych.
- Po włączeniu opcji Utwórz nowe węzły podczas tworzenia topologii sieci lub regionów w programie Zestaw narzędzi AutoCAD Map 3Dzostanie wykryte, gdzie linie są połączone, a węzły zostaną przypisane do punktów końcowych. Węzły zostają utworzone na końcach wszystkich łamanych, tam gdzie nie ma żadnego obiektu. Jeśli określona warstwa nie istnieje, zostanie utworzona w programie Zestaw narzędzi AutoCAD Map 3D, otrzymując kolor nr 7 i rodzaj linii CIĄGŁA.
- Węzły można tworzyć za pomocą polecenia ACAD_POINT. Aby zmienić ich wygląd i rozmiar, w wierszu polecenia wprowadź ddptype.
- Podczas budowania topologii, dane są przechowywane w postaci danych opisowych z każdym elementem topologii i zapisane w pliku rysunku mapy. Każdemu węzłowi, każdej łamanej oraz każdemu wielobokowi zostaje automatycznie przypisany niepowtarzalny numer identyfikacyjny (ID). Każdy numer identyfikacyjny jest automatycznie przetwarzany w momencie zastosowania na topologii dowolnego polecenia.
