Określanie punktu na podstawie odległości i odsunięcia od linii

Możliwe jest określenie punktu na podstawie odległości i odsunięcia od istniejącej linii. Wybierz linię, wprowadź odległość od punktu początkowego i odsunięcie po jednej ze stron linii.

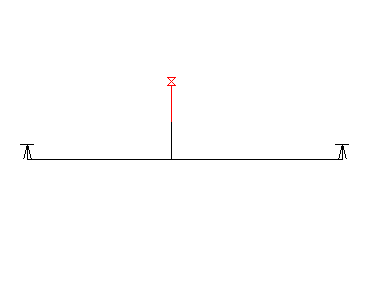

Wybierz linię, odległość od punktu początkowego linii i odsunięcie.

Aby określić punkt na podstawie odległości i odsunięcia od linii

Polecenie Prostopadła/Odsunięcie nie działa w trybie nakładkowym. Jest dostępne wyłącznie z okna dialogowego Dane wejściowe COGO.

1. Kliknij kartę Narzędzia głównepanel Rysujlistę rozwijaną COGODane wejściowe COGO.
   • Aby użyć procedury Prostopadła/Odsunięcie w trybie nakładkowym, wywołaj polecenie, np. PLINIA lub ŁUK, a następnie wprowadź ‘mapcogo.
2. W oknie dialogowym Dane wejściowe COGO wybierz procedurę Odwzorowanie prostopadłe/Odsunięcie.
3. Wprowadź współrzędne punktu początkowego i końcowego linii lub kliknij przycisk , aby wybrać linię na mapie.
4. Wprowadź odległość od punktu początkowego lub kliknij przycisk , aby określić odległość na mapie.
5. Powtórz czynności opisane w punktach 3–4 dla drugiego punktu i odległości.
6. Kliknij opcję Oblicz. Program Zestaw narzędzi AutoCAD Map 3D obliczy nowy punkt i wyświetli jego podgląd na mapie. Kliknij przycisk NFragm, aby wybrać fragment zawierający nowy punkt.
   Uwaga:

   Jeśli wybrano opcję Pytaj o wprowadzenie danych 3D w oknie dialogowym Konfiguracja geometryczna współrzędnych, można wprowadzić wartość poziomu w sekcji Wynik w oknie dialogowym Dane wejściowe COGO.

7. Kliknij przycisk Utwórz punkt.
