Podczas tworzenia obiektu, takiego jak linia lub łuk, można określić punkt podając kąt odchylenia i odległość względem innego punktu.

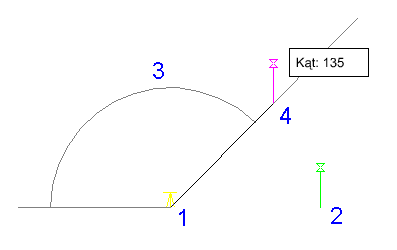

Należy wybrać linię, od której mierzony będzie kąt odchylenia wybierając linię istniejącą w rysunku, albo określając punkt początkowy (1) i końcowy (2) dla linii. Następnie określić kąt odchylenia (3) oraz odległość od punktu początkowego (4).
Aby określić punkt używając kąta odchylenia i odległości
-
Kliknij
.
- Aby użyć procedury Odchylenie/Odległość w trybie nakładkowym, wywołaj polecenie, np. PLINIA lub ŁUK, a następnie wprowadź ‘mapcogo.
- W oknie dialogowym Dane wejściowe COGO wybierz procedurę Odchylenie/Odległość.
- Określ linię, która ma zostać użyta do mierzenia kąta. Kliknij
, aby wybrać linię na mapie. - Dla pierwszego punktu obiektu określ punkt startowy i końcowy linii lub wybierz linię istniejącą w rysunku.
- Dla kolejnego punktu obiektu określ jedynie punkt końcowy linii. Poprzedni punkt obiektu jest punktem startowym linii.
- Podaj kąt odchylenia od właśnie wyznaczonej linii do linii nowego kierunku. Kliknij
, aby określić kąt na mapie. Użyj odpowiednich jednostek kąta — dziesiętnych, np. 45.1111, albo geodezyjnych, np. N 45d3'55" E.
- Podaj odległość od punktu początkowego. Kliknij
, aby wybrać odległość na mapie. - Kliknij opcję Oblicz. Program Zestaw narzędzi AutoCAD Map 3D obliczy nowy punkt i wyświetli jego podgląd na mapie. Kliknij przycisk NFragm, aby wybrać fragment zawierający nowy punkt. Uwaga:
Jeśli wybrano opcję Pytaj o wprowadzenie danych 3D w oknie dialogowym Konfiguracja geometryczna współrzędnych, można wprowadzić wartość poziomu w sekcji Wynik w oknie dialogowym Dane wejściowe COGO.
- Kliknij przycisk Utwórz punkt.
