Używanie kąta i odległości do określania punktu

Podczas tworzenia obiektu, takiego jak linia lub łuk, można określić punkt podając kąt i odległość względem innego punktu.

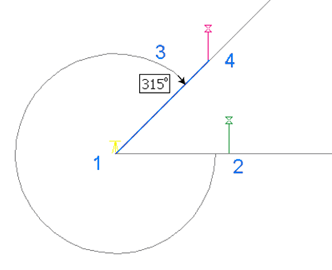

Wybierz linię, od której mierzony będzie kąt, przez wybranie linii istniejącej w rysunku lub przez określenie punktu początkowego i końcowego (1 i 2) dla linii. Następnie określić kąt (3) oraz odległość od punktu początkowego (4).

Aby określić punkt używając kąta i odległości

  1. Kliknij kartę Narzędzia głównepanel Rysujlistę rozwijaną COGODane wejściowe COGO.
    • Aby użyć procedury Kąt/Odległość w trybie nakładkowym, wywołaj polecenie, np. PLINIA lub ŁUK, a następnie wprowadź ‘mapcogo.
  2. W oknie dialogowym Dane wejściowe COGO wybierz procedurę Kąt/Odległość.
  3. Określ linię, która ma zostać użyta do mierzenia kąta. Kliknij , aby wybrać linię na mapie.
    • Dla pierwszego punktu obiektu określ punkt startowy i końcowy linii lub wybierz linię istniejącą w rysunku.
    • Dla kolejnego punktu obiektu określ jedynie punkt końcowy linii. Poprzedni punkt obiektu jest punktem startowym linii.
  4. Podaj kąt od właśnie wyznaczonej linii, który określi nowy punkt. Kliknij , aby wybrać kąt na mapie.
  5. Podaj odległość od punktu początkowego do nowego punktu. Kliknij , aby wybrać odległość na mapie.
  6. Kliknij opcję Oblicz. Program Zestaw narzędzi AutoCAD Map 3D obliczy nowy punkt i wyświetli jego podgląd na mapie. Kliknij przycisk NFragm, aby wybrać fragment zawierający nowy punkt.
    Uwaga:

    Jeśli wybrano opcję Pytaj o wprowadzenie danych 3D w oknie dialogowym Konfiguracja geometryczna współrzędnych, można wprowadzić wartość poziomu w sekcji Wynik w oknie dialogowym Dane wejściowe COGO.

  7. Kliknij przycisk Utwórz punkt.
