Tworzenie niestandardowej strzałki północy

Do wykonania tej procedury potrzebna jest znajomość Edytora bloku programu AutoCAD, Palet autorskich bloku i definicji atrybutów programu AutoCAD.

Tworzenie niestandardowej strzałki północy

1. Utwórz blok programu AutoCAD zawierający reprezentację graficzną strzałki północy.

   Użyj Edytora bloku do utworzenia bloku strzałki północy.

   • Wpisz ciąg BE w wierszu polecenia, aby otworzyć okno Edytor bloku.
   • Podaj nazwę bloku strzałki północy.
   • Dodaj wymaganą grafikę lub elementy ozdobne.



2. Zdefiniuj właściwości obrotu.

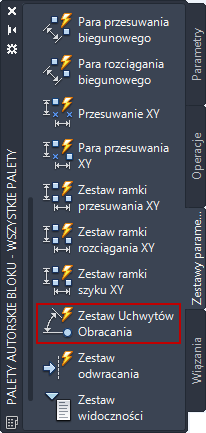

   • Na Paletach autorskich bloku Zestawy parametrów kliknij opcję Zestaw uchwytów obracania.



   • Kliknij prawym przyciskiem myszy wynikowy parametr, a następnie kliknij opcję Właściwości.

     Współrzędne można również wpisać w wierszu polecenia.

   • Na palecie Właściwości w obszarze Etykiety właściwości zmień opcję Zestaw uchwytów obracania na Map.View.Rotation.

     W programie Zestaw narzędzi AutoCAD Map 3D stosuje się ten parametr do obliczania kąta strzałki północy.



   • Aby uniknąć wyświetlania tej właściwości, w sekcji Różne na palecie Właściwości zmień opcję Pokaż właściwości na Nie.
   • Aby uniknąć wyświetlania uchwytów tej właściwości, zmień opcję Liczba uchwytów na 0.
3. Zapisz blok i zamknij Edytor bloku .
