Tematy umożliwiają zróżnicowane wyświetlanie elementów w warstwie elementów na podstawie właściwości lub atrybutów skojarzonych z warstwą.
Na przykład temat dla warstwy punktu może powodować wyświetlenie położeń sklepów detalicznych z różnymi symbolami dla każdego typu sklepu. Temat warstwy wieloboku może powodować wyświetlenie każdego użycia terenu przy użyciu innego koloru lub odcienia.

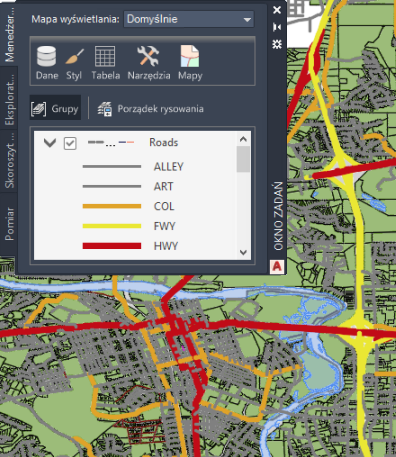

Temat wyświetlający drogi według rodzaju
Reguły tematów
Temat dla warstwy elementu zawiera zbiór przedziałów skali i regułę, która odpowiada każdemu z nich. Na przykład w przypadku tematyzowania poprzez powierzchnię działki przedziały skali będą wskazywać różne powierzchnie działek. Pierwszy przedział może zawierać działki o powierzchni między 1000 i 5000 stóp kwadratowych, drugi przedział może zawierać działki o powierzchni między 5001 a 10000 stóp kwadratowych itd. Pierwsza reguła będzie opisywała w jaki sposób pierwszy przedział będzie wyświetlany na mapie. Na przykład najmniejsze działki mogą być najjaśniejsze i kolory mogą stawać się coraz ciemniejsze w miarę zwiększania powierzchni działki.
Reguły mogą zawierać styl wizualny, etykietę legendy oraz etykietę elementu.
- Opcje Styl wizualny są zróżnicowane w zależności od typu geometrii w warstwie. Opcje stylu wieloboków obejmują opcje wypełnienia i obramowania; opcje stylu liniii obejmują grubość linii, kolor i wzór; opcje stylu punktów obejmują symbol, specyfikację rozmiaru i kolor.
- Etykiety legendy mogą zawierać opis warunku reguły. Na przykład można edytować domyślną etykietę legendy, aby zmienić „1000...2000” na „Małe działki”.
- W Etykietach elementu są wyświetlane wartości właściwości. Na przykład działkom można nadać etykiety z ich adresem lub wartościami powierzchni.
Podczas rysowania warstwy każdy element jest porównywany z regułami w kolejności, w której są one wyświetlane. Pierwsza reguła, której reguły spełnia element, zostanie użyta do określenia stylu i etykiety legendy dla tego elementu. Warunek domyślny lub pusty dotyczy wszystkich elementów i definiuje styl elementów, nie spełniających żadnych wcześniejszych reguł. Poprawnie skonstruowany temat zawiera tylko jedną regułę domyślną, która zajmuje ostatnią pozycję na liście.
Metody rozkładu
Przed utworzeniem zakresu warunków dla tematu elementu należy określić metodę rozkładu. Dostępne są następujące metody:
| Metoda | Opis |
|---|---|
| Równomierny | Różnica między wartościami dużymi a małymi jest taka sama dla każdego zakresu. Metodę tę można łatwo interpretować i jest ona przydatna w celu wyświetlania danych ciągłych, takich jak opady deszczu. |
| Odchylenie standardowe | Elementy są umieszczane w zakresach w zależności od tego, jak bardzo ich wartości odbiegają od średniej. W celu utworzenia zakresów w programie Zestaw narzędzi AutoCAD Map 3D jest obliczana średnia, a następnie zostaje do niej dodane lub od niej odjęte odchylenie standardowe. |
| Kwantylny | Każdy zakres zawiera taką samą liczbę elementów. Ta metoda jest przydatna w celu wyświetlania danych, w przypadku których wartości są rozłożone równomiernie. |
| Jenksa (przerwania naturalne) | Zakresy są oparte na naturalnych zgrupowaniach wartości danych. Elementy o podobnych wartościach są grupowane. Metoda ta wykazuje naturalne grupowania danych. |
| Wartości indywidualne | Elementy nie są grupowane. Ten rozkład jest przydatny, jeśli wartości nie są ciągłe, istnieje stała liczba wartości, a wiele elementów ma tę samą wartość. |
