Używanie orientacji i odległości do określania punktu

Podczas tworzenia obiektu, takiego jak linia lub łuk, można określić punkt podając namiar i odległość względem innego punktu.

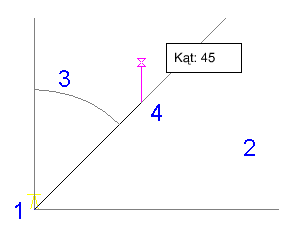

Należy wybrać punkt początkowy (1) i kwadrant (2). Następnie określić kąt namiaru (3) oraz odległość od punktu początkowego (4).

Aby określić punkt używając namiaru i odległości

1. Kliknij kartę Narzędzia głównepanel Rysujlistę rozwijaną COGODane wejściowe COGO.
   • Aby użyć procedury Namiar/Odległość w trybie nakładkowym, wywołaj polecenie, np. PLINIA lub ŁUK, a następnie wprowadź ‘mapcogo.
2. W oknie dialogowym Dane wejściowe COGO wybierz procedurę Namiar/Odległość.
3. Dla pierwszego punktu obiektu określ punkt startowy. Dla kolejnego punktu obiektu poprzedni punkt obiektu jest punktem startowym. Kliknij , aby wybrać punkt na mapie.
4. Wprowadź kwadrant (NE, SE, SW, NW). W przypadku wprowadzania danych w jednostkach geodezyjnych, wprowadzanie kwadrantu nie będzie możliwe.
5. Podaj kąt. Kliknij , aby określić kąt na mapie.

   Użyj odpowiednich jednostek kąta — dziesiętnych, np. 45.1111, albo geodezyjnych, np. N 45d3'55" E.

6. Podaj odległość od punktu początkowego. Kliknij , aby wybrać odległość na mapie.
7. Kliknij opcję Oblicz. Program Zestaw narzędzi AutoCAD Map 3D obliczy nowy punkt i wyświetli jego podgląd na mapie. Kliknij przycisk NFragm, aby wybrać fragment zawierający nowy punkt.
   Uwaga:

   Jeśli wybrano opcję Pytaj o wprowadzenie danych 3D w oknie dialogowym Konfiguracja geometryczna współrzędnych, można wprowadzić wartość poziomu w sekcji Wynik w oknie dialogowym Dane wejściowe COGO.

8. Kliknij przycisk Utwórz punkt.
