Opcja Wygładzanie polilinii używana jest, aby dodawać i usuwać wierzchołki z trójwymiarowych polilinii. Jest to pomocne w kontrolowaniu rozmiaru rysunku i wyglądu konturów, lub w usuwaniu zbędnych informacji.
Aby określić, czy wierzchołek powinien zostać dodany czy usunięty z trójwymiarowej polilinii, należy wprowadzić czynniki wygładzania i uzupełniania.
Czynniki wygładzania
Czynników wygładzania używa się do zmniejszania liczby punktów generowanych wzdłuż trójwymiarowych polilinii. Czynniki wygładzania ignorują wierzchołki, które są bliżej niż czynnik Odległość, i które odchylają się mniej niż czynnik Kąt. Większa odległość i kąt odchylenia wygładza większą liczbę punktów. Czynnik odległości mierzony jest w jednostkach liniowych, a czynnik kątowy w jednostkach kątowych.
Czynniki wygładzania muszą być mniejsze niż czynniki uzupełniania.

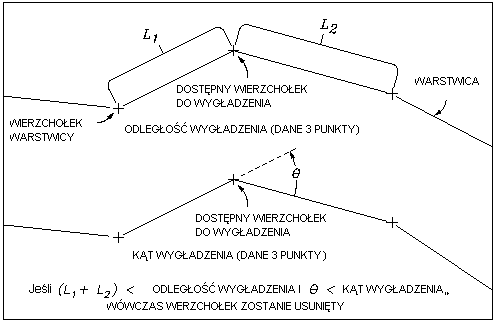

Punkt na trójwymiarowej polilinii jest wygładzony dzięki kalkulacji jego pozycji względem wierzchołków przed i za nim. Jeśli długość pomiędzy tymi trzema punktami jest mniejsza, niż wartość długości wygładzania, a kąt odchylenia jest mniejszy niż wartości kąta wygładzania, wtedy środowy punkt nie jest dodany do danych pliku konturu.
Parametry czynników wygładzania
Czynniki uzupełniania

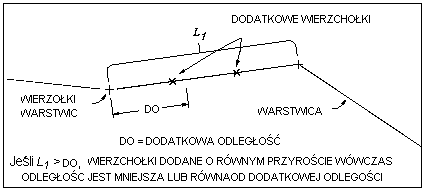

Czynniki uzupełniania używane są do uzupełniania lub dodawania wierzchołków wzdłuż trójwymiarowych polilinii. Odległość uzupełniania jest maksymalną odległością miedzy wierzchołkami. Jeśli odległość pomiędzy wierzchołkami na konturze jest większa niż czynnik uzupełniania, wtedy punkty dodawane są wzdłuż konturu w równych odstępach, które są mniejsze bądź równe odległości uzupełniania. Im mniejsza odległość, tym większa liczba uzupełnionych punktów.
Parametry Czynniki uzupełniania
Wypukłość
Dla krzywych, wartość wypukłości jest stosunkiem odległości od łuku do cięciwy, podzielonym przez połowę długości cięciwy. Czynnik wypukłości dodaje wierzchołki do krzywej polilinii, tworząc przybliżenie krzywej używając segmentów prostych linii. Długość tych segmentów różni się w zależności od czynnika wypukłości i stopnia krzywizny.
Parametry czynników wypukłości
- Operację Wygładzanie polilinii należy przeprowadzać osobno, a nie z innymi operacjami. Jeśli operacja przeprowadzana jest wraz z innymi, zawsze będzie ona uruchomiona przed nimi, niezależnie od jej pozycji na liście. Co więcej, zostanie ona uruchomiona tylko raz, niezależnie od tego, ile razy znajduje się na liście.
- Wygładzanie polilinii nie jest operacją interaktywną. Program Zestaw narzędzi AutoCAD Map 3D dokonuje zmian automatycznie podczas czyszczenia.
