Korzystając z funkcji Połączenie danych, można połączyć się z wieloma plikami obrazu rastrowego. Funkcja Raster Extension pozwala na wstawienie i ustawienie korelacji pomiędzy obrazami rastrowymi, o formacie, który nie jest obsługiwany przez Połączenie danych lub określenie informacji o korelacji dla obrazów, których pliki nie zawierają takiej informacji.
Niektóre aplikacje do edytowania obrazów, na przykład Zestaw narzędzi AutoCAD Raster Design, przechowują informacje o położeniu obrazów w powiązanych plikach źródłowych korelacji.
W przypadku wstawiania obrazu rastrowego za pomocą polecenia Wstaw obraz (Kliknij polecenia:
. Wyszukiwanie ) w programie Zestaw narzędzi AutoCAD Map 3D odczytywane są informacje o korelacji współrzędnych, a obraz umieszczany jest na rysunku w dokładnym położeniu określonym przez współrzędne.

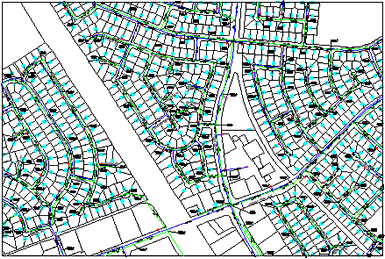

Wstawianie obrazu rastrowego do mapy miasta. Przesuwanie kursor nad obrazem pozwala zobaczyć wynik operacji.
Po wstawieniu obrazu można zmienić kolejność wyświetlenia obrazów w taki sposób, aby elementy i obiekty rysunkowe były wyświetlane na wierzchu obrazu.
Podczas wstawiania obrazu do rysunku program Zestaw narzędzi AutoCAD Map 3D łączy obraz z plikiem rysunku poprzez nazwę ścieżki lub identyfikator dokumentu zarządzania danymi. Po uaktualnieniu dołączonego obrazu w rysunku zostanie wyświetlona jego najnowsza wersja. Ponieważ obraz nie jest włączony do rysunku, nie powoduje on zwiększenia rozmiaru rysunku.
Po wstawieniu obrazu można wielokrotnie wstawiać go do rysunku, traktując obraz jak blok. Każde wstawienie obrazu posiada własną granicę przycięcia i własne ustawienia jasności, kontrastu, tłumienia i przezroczystości. Pojedynczy obraz może być podzielony na wiele fragmentów, które można niezależnie rozmieścić na rysunku.
Obsługiwane formaty obrazów
Program Zestaw narzędzi AutoCAD Map 3D obsługuje większość popularnych formatów plików obrazu używanych w grafice komputerowej, zarządzaniu dokumentami oraz systemach kartograficznych i informacji geograficznej (GIS). Obrazy mogą być dwukolorowe, szare 8-bitowe (skala szarości), kolorowe 8-bitowe (kolor indeksowany) lub kolorowe 24-bitowe(true color).
Niektóre formaty plików obrazów obsługują obrazy z przezroczystymi pikselami. Gdy obsługa przezroczystości obrazu jest włączona, program Zestaw narzędzi AutoCAD Map 3D rozpoznaje te przezroczyste piksele i pokazuje grafikę na ekranie programu Zestaw narzędzi AutoCAD Map 3D przez te piksele. (W obrazach dwukolorowych, piksele tła mogą być traktowane jako przezroczyste).
Dodatkowo można wybrać przezroczysty kolor dla obrazów w skali szarości lub kolorowych oraz ustawić pochłanianie dla obrazów rastrowych.
Program Zestaw narzędzi AutoCAD Map 3D obsługuje następujące formaty plików obrazów rastrowych. Niektóre formaty, takie jak SID i ECW są obsługiwane jak obiekty OLE, a nie jak pliki obrazów. Program Zestaw narzędzi AutoCAD Map 3D określa format pliku na podstawie zawartości pliku, a nie na podstawie jego rozszerzenia.
| Typ | Opis i wersja | Rozszerzenie pliku |
|---|---|---|
| BMP | bitmapy w formacie Windows oraz OS/2 | .bmp, .rle, .dib |
| CALS-I | Computer Aided Acquisition and Logistics Support | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Format obrazu rastrowego DOQ (Digital Orthophoto Quadrangle) stosowany dla zdjęć lotniczych, które są przetwarzane w celu usunięcia zakłóceń | .doq |
| ECW | Enhanced Compressed Wavelet (format obrazu o wielu rozdzielczościach i wysokiej kompresji opracowany przez ER Mapper) | .ecw |
| FLIC | format animacji cyfrowych Autodesk | .flc, .fli |
| GeoSPOT | format SPOT Image Corporation z danymi o położeniu geograficznym | .bil |
| GeoTIFF | TIFF z danymi o położeniu geograficznym | .tif |
| GIF | Graphics Interchange Format (format obrazu rastrowego opracowany przez CompuServe) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale | .igs |
| IKONOS | Obrazy satelitarne 8 lub 16 bitowe | |
| JFIF | JPEG File Interchange Format | .jpg |
| JPEG i JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Format obrazu wielowidmowego używany przez satelitę Landsat 7 | |
| NITF | National Imaging Transmission Format (format obrazu wieloklatkowego używane przez agencje federalne USA i NATO) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | PICT1, PICT2 Macintosh | .pct |
| PNG | Portable Network Graphics | .png |
| Quickbird TIFF | Format obrazu wielowidmowego z satelity Quickbird DigitalGlobe | |
| RLC 1 i 2 | Format Run Length Encoding (wersja 1 nie posiada nagłówka; wersja 2 posiada nagłówki IST) | .rlc |
| SID (MrSID) | Multi-Resolution Seamless Image Database (wysoce skompresowany format LizardTech) | .sid |
| TARGA | format pliku obrazu TrueVision | .tga |
| TIFF | Tagged Image File Format | .tif |
