Pętla schłodzonej wody jest wyposażona w agregat chłodniczy i pompę o zmiennej prędkości na potrzeby dostarczania schłodzonej wody. Opcjonalnie agregat chłodniczy może być chłodzony wodą. W takim przypadku jest dołączony do pętli skraplacza.
Wymagane obiekty
Pętla schłodzonej wody musi mieć poniższą właściwość.
- Musi mieć dołączoną co najmniej jedną wężownicę chłodzącą.
Założenia projektowe
- Pętla schłodzonej wody może pracować w dwóch trybach: schłodzonej wody o wysokiej temperaturze i schłodzonej wody o niskiej temperaturze.
- Pętla schłodzonej wody będzie pracować jako wysokotemperaturowa pętla schłodzonej wody tylko wtedy, gdy wszystkie komponenty w tej pętli zazwyczaj działają w wyższej temperaturze. W tym trybie jest ona ograniczona do następujących obiektów:
- Aktywna belka chłodząca
- Pasywna belka chłodząca
- Panel radiacyjny
- Jeśli pętla schłodzonej wody zawiera dowolny z następujących obiektów, będzie ona działać jako niskotemperaturowa pętla schłodzonej wody.
- Wężownica chłodząca schłodzonej wody systemu wentylacyjnego
- Klimakonwektor czterorurowy
- Wężownica chłodząca schłodzonej wody wentylatora jednostki
- Pętla schłodzonej wody będzie pracować jako wysokotemperaturowa pętla schłodzonej wody tylko wtedy, gdy wszystkie komponenty w tej pętli zazwyczaj działają w wyższej temperaturze. W tym trybie jest ona ograniczona do następujących obiektów:
- Dla pętli schłodzonej wody obowiązują następujące założenia domyślne dotyczące temperatury.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Temperatura zasilania pętli wysokotemperaturowej | 15°C | Zależy od systemu wentylacyjnego (zazwyczaj 12,7778°C). |
| Temperatura recyrkulacji pętli wysokotemperaturowej | 18,333°C | Zależy od systemu wentylacyjnego (zazwyczaj domyślnie między 12,7778°C a 18,3333°C). |
| Temperatura zasilania pętli niskotemperaturowej | 6,6667°C | |
| Temperatura recyrkulacji pętli niskotemperaturowej | 15,5556°C | Ustawiane za pomocą pętli gorącej wody, jeśli w systemie znajduje się wężownica wody ciepłej. |

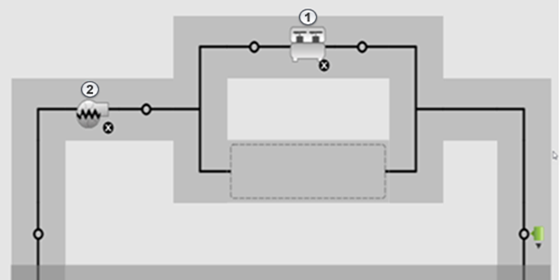

Konfiguracja
- Agregat chłodniczy
- Pompa
Pętla schłodzonej wody składa się z dwóch głównych komponentów.
Agregat chłodniczy
Agregat chłodniczy może być chłodzony powietrzem lub wodą i obowiązują dla niego następujące założenia.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Temperatura wody wyprowadzanej | NIE DOTYCZY | Zależy od projektu pętli określonego powyżej. |
| Minimalny współczynnik obciążenia częściowego | 0.15 | |
| Kontrola przepływu | Zmienna | Moduluje przepływ w celu uzyskania wartości nastawy. |
| COP | 5.5 | |
| Temperatura wody wprowadzanej do skraplacza | NIE DOTYCZY | Zależy od pętli skraplacza (zazwyczaj 29,44°C). |
Pompa
Dla pompy w konfiguracji domyślnej agregatu chłodniczego obowiązują następujące założenia.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Wzrost ciśnienia | 179344,014 Pa | |
| Typ przepływu | Zmienna prędkość | |
| Kontrola przepływu | Przerywana | Działa tylko w przypadku występowania zapotrzebowania. |
