Stosowanie właściwości cieplnych definiowanych przez typy schematyczne

Typy schematyczne umożliwiają definiowanie właściwości cieplnych elementów budynku podczas projektowania schematycznego.

Wykonywane później analizy energetyczne wykorzystują odpowiednie właściwości cieplne, które zapewniają bardziej szczegółowe informacje niż domyślne typy koncepcyjne.

Można wybrać kategorie elementów, dla których mają być stosowane typy schematyczne. Kategorie elementów, które nie zostały nadpisane przez typy schematyczne, będą nadal używać domyślnych typów koncepcyjnych. Jeśli opcja Elementy szczegółowe jest włączona, to typy schematyczne i typy koncepcyjne są nadpisywane przez zdefiniowane właściwości cieplne oparte na materiałach.

Uwaga: W przypadku drzwi analiza energetyczna stosuje właściwości cieplne dla R2 drzwi drewniane, nawet jeśli w oknie dialogowym Typy schematyczne wybrano inny typ drzwi. Drzwi wewnętrzne są modelowane jako ściany wewnętrzne (bez otwierania). Mają przypisaną domyślny typ koncepcyjny dla ścian wewnętrznych.

Stosowanie właściwości cieplnych definiowanych przez typy schematyczne

1. Kliknij kartę Analizapanel Optymalizacja energetyczna (Ustawienia energii).
2. W oknie dialogowym Ustawienia energii, w polu Inne opcje kliknij polecenie Edytuj.
3. W oknie dialogowym Zaawansowane ustawienia energii, w polu Typy schematyczne kliknij w kolumnie Wartość, a następnie kliknij przycisk .

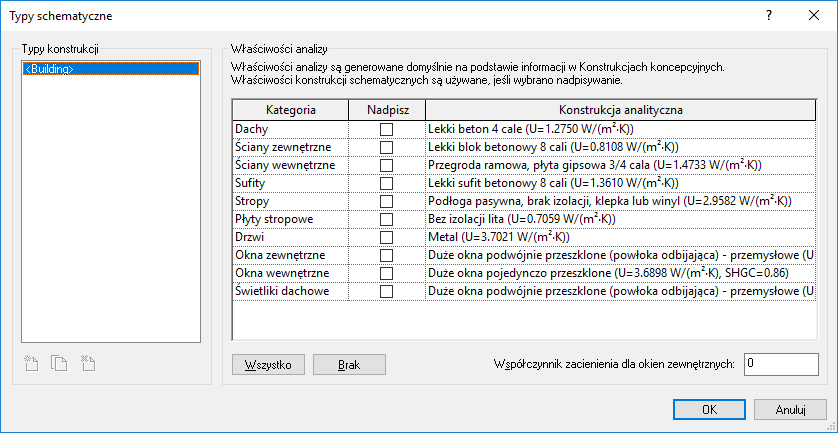

   W oknie dialogowym Typy schematów wyświetlana jest lista kategorii elementów z polem wyboru Nadpisz odznaczonym dla wszystkich kategorii.


4. W oknie dialogowym Typy schematów wykonaj następujące czynności:
   1. W przypadku kategorii, dla których chcesz zastosować właściwości cieplne zdefiniowane przez typy schematyczne, wybierz polecenie Nadpisz. W kolumnie Konstrukcja analityczna użyj listy rozwijanej, aby wybrać żądaną konstrukcję.
      Uwaga: Aby wybrać opcję Nadpisz dla wszystkich kategorii, kliknij opcję Wszystkie. Aby cofnąć wybór, kliknij opcję Brak.
   2. Aby nadal używać właściwości cieplnych zdefiniowanych przez typy koncepcyjne dla niektórych kategorii, usuń zaznaczenia pól Nadpisz.
   3. Kliknij przycisk OK.

Podczas wykonywania kolejnej analizy energetycznej, właściwości cieplne określonych typów schematycznych (konstrukcji analitycznych) są używane do tych kategorii elementów.

Aby poznać założenia dotyczące typów schematycznych pobierz plik na stronie http://download.autodesk.com/us/revit_mep_2016/constructions-revised.pdf.
