Pętla gorącej wody jest wyposażona w bojler i pompę o zmiennej prędkości na potrzeby dostarczania wody ciepłej.
Wymagane obiekty
Pętla gorącej wody musi mieć poniższą właściwość.
- Musi mieć dołączoną co najmniej jedną wężownicę wody ciepłej.
Założenia projektowe
- Dla pętli gorącej wody obowiązują następujące założenia domyślne dotyczące temperatury.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Temperatura zasilania pętli | 60°C | Zależy od systemu wentylacyjnego (zazwyczaj 12,7778°C). |
| Temperatura recyrkulacji pętli | 43,33°C | Zależy od systemu wentylacyjnego (zazwyczaj domyślnie między 12,7778°C a 18,3333°C). |
Konfiguracja

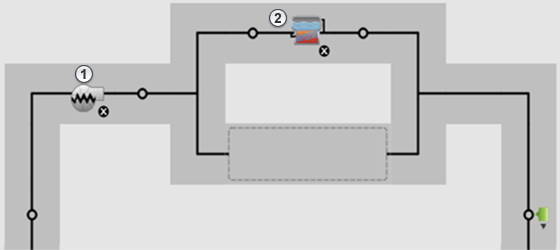

Pętla gorącej wody składa się z dwóch głównych komponentów.
- Bojler
- Pompa
Bojler
Temperatury eksploatacji bojlera są typowe dla bojlera kondensacyjnego.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Temperatura wody wyprowadzanej | 60°C | Zależy od projektu pętli określonego powyżej. |
| Sprawność cieplna | 0.92 | |
| Kontrola przepływu | Zmienna | Moduluje przepływ w celu uzyskania wartości nastawy. |
Pompa
Dla pompy w konfiguracji domyślnej obowiązują następujące założenia.
| Wzrost ciśnienia | 179344,014 Pa | |
| Sprawność silnika | 90% | |
| Typ przepływu | Zmienna prędkość | |
| Kontrola przepływu | Przerywana | Działa tylko w przypadku występowania zapotrzebowania. |
