Pętla skraplacza używa wieży chłodniczej w celu dostarczania wody chłodzącej do chłodzonego wodą elektrycznego agregatu chłodniczego w pętli schłodzonej wody.
Wymagane obiekty
Pętla skraplacza musi mieć poniższą właściwość.
- Z pętlą musi być połączony co najmniej jeden obiekt generujący zapotrzebowanie, jak agregat chłodniczy lub pompa ciepła źródła wody (WSHP).
Założenia projektowe
- Pętla skraplacza może pracować w dwóch następujących trybach.
Pętla skraplacza tylko chłodząca
- Skraplacz działa w tym trybie, gdy jest z nim połączone tylko urządzenie wyłącznie chłodzące.
- Dla pętli skraplacza tylko chłodzącej obowiązują następujące założenia domyślne dotyczące temperatury.
Właściwość Wartość Uwagi Projektowa temperatura zasilania 29,44°C Zakres projektowy 5,56°C Typ kontroli operacyjnej Resetowanie termometru wilgotnego na zewnątrz Temperatura eksploatacji 3,89°C
Pętla skraplacza z chłodzeniem i dodatkowym ciepłem
- Skraplacz działa w tym trybie, gdy pętla skraplacza zawiera skraplacz ze zmiennym przepływem czynnika chłodniczego (VRF) lub pompę WHSP.
Konfiguracja
Dostępne są dwie konfiguracje dla każdego z dwóch następujących trybów działania pętli skraplacza.

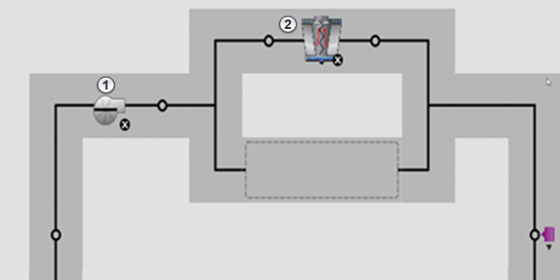

Tylko chłodzenie
- Pompa
- Wieża chłodnicza

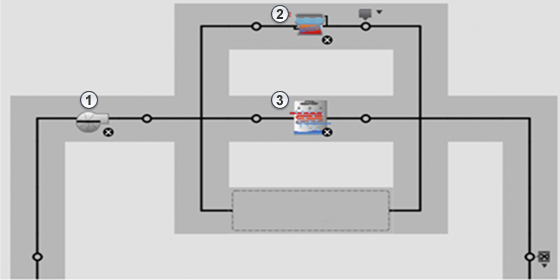

pętla skraplacza z chłodzeniem i dodatkowym ciepłem
- Pompa
- Bojler
- Urządzenie chłodzące cieczą
Pompa
Dla pompy obowiązują następujące założenia.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Wzrost ciśnienia | 148556,625 Pa | |
| Typ przepływu | Stała prędkość | |
| Kontrola przepływu | Przerywana | Działa tylko w przypadku występowania zapotrzebowania. |
Wieża chłodnicza
Dla pompy obowiązują następujące założenia.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Typ wentylatora | Zmienna prędkość | |
| Podejście projektowe | 3,8888889°C | |
| Temperatura z zakresu projektowego | 5,55555556°C |
Urządzenie chłodzące cieczą
Dla pompy obowiązują następujące założenia.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Typ wentylatora | Stała prędkość |
Bojler
Dla pompy obowiązują następujące założenia.
| Właściwość | Wartość | Uwagi |
|---|---|---|
| Projektowa temperatura zasilania | 21,11°C | |
| Sprawność | 96% | |
| Tryb przepływu | Stały |
