Proces projektowy: korzystanie ze współrzędnych współdzielonych

Poniżej opisano typowy proces projektowy ustalania współrzędnych współdzielonych między modelami i plikami.

Nagranie wideo: Położenie współdzielone

Konkretny proces projektowy zależy od potrzeb projektowych oraz norm stosowanych przez zespół.

Proces projektowy: korzystanie ze współrzędnych współdzielonych

Utwórz projekt programu Revit, który będzie służył jako model nadrzędny. Z modelem nadrzędnym będą połączone inne pliki i modele.

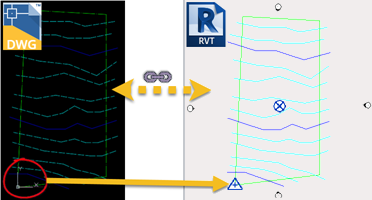

W modelu nadrzędnym wykonaj następujące czynności (szczegóły tutaj): Połącz plik DWG, ustawiając go środek do środka. (Opcjonalnie) Przesuń geometrię DWG w żądane położenie względem geometrii programu Revit. Pobierz współrzędne z pliku DWG. Plik DWG zawiera projekt terenu oraz definiuje współrzędne siatki za pomocą pomiarowego układu współrzędnych. Pobierając współrzędne, odczytujesz współrzędne siatki z pliku DWG i w ten sposób definiujesz położenie punktu pomiarowego w modelu nadrzędnym.
W modelu nadrzędnym wymodeluj projekt zgodnie z wymaganiami.

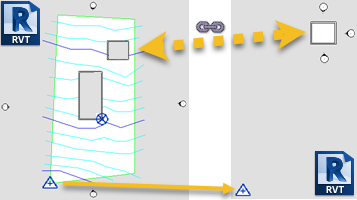

(Opcjonalnie) Połącz dodatkowe modele programu Revit z modelem nadrzędnym. Na przykład można połączyć modele innych budynków będących częścią tego samego projektu. Umieść połączone modele odpowiednio względem modelu nadrzędnego. W modelu nadrzędnym opublikuj współrzędne do połączonych modeli. Gdy zapiszesz model nadrzędny, połączone modele zostaną zaktualizowane o te współrzędne. Uwaga: Punkt bazowy projektu i punkty pomiarowe z połączenia są wyświetlane w kolorze szarym. Punkty ułatwiają wyrównanie położeń współrzędnych podłączonego modelu.

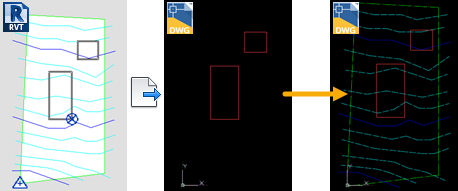

(Opcjonalnie) Aby dostarczyć inżynierowi lądowemu plik DWG modelu, którego będzie można używać jako odniesienia podczas pracy, wyeksportuj model programu Revit do formatu DWG. W oknie dialogowym Ustawienia eksportu przejdź do karty Jednostki i współrzędne, a następnie w obszarze Podstawa układu współrzędnych wybierz opcję Współdzielona. Gdy inżynier lądowy otworzy plik DWG modelu, to ustawienie wymusza użycie współrzędnych współdzielonych w celu właściwego dopasowania modelu programu Revit do danych w pliku terenu.

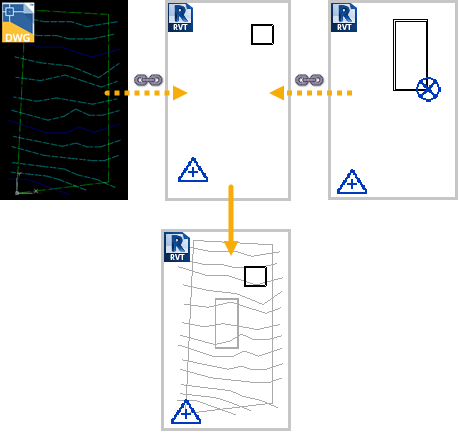

(Opcjonalnie) Architekt korzystający z połączonego modelu może uzyskać kontekst terenu i model nadrzędny w trakcie pracy, łącząc plik DWG i model nadrzędny ze swoim modelem. W oknie dialogowym Połączenie wybierz w polu Pozycjonowanie opcję Automatycznie — Wg współrzędnych współdzielonych. Gdy architekt otworzy plik DWG modelu, to ustawienie wymusza użycie współrzędnych współdzielonych w celu właściwego dopasowania modelu programu Revit do danych w pliku terenu. Wskazówka: Za pomocą ustawień w sekcji Widoczność/Grafika można określić wyświetlanie połączeń w półcieniach.

Po każdym otwarciu model nadrzędny odzwierciedla najnowsze zmiany z pliku DWG i połączonych modeli. Dzięki współrzędnym współdzielonym modele są względem siebie właściwie ustawione.
