Zachowania odwzorowania w przypadku osprzętu

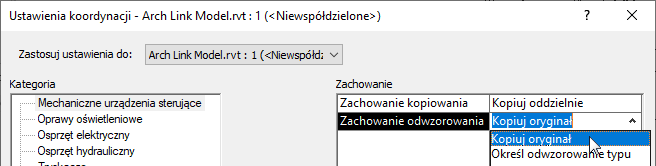

Przed skopiowaniem osprzętu z podłączonego modelu do projektu MEP lub w trakcie tego procesu określ zachowanie mapowania do każdej kategorii osprzętu w oknie dialogowym Określ ustawienia koordynacji.

Kopiuj pierwotny

Po skopiowaniu osprzętu do modelu MEP osprzęt ten ma taki sam typ rodziny jak osprzęt pierwotny w modelu podłączonym.

Jeśli model MEP zawiera już typ rodziny o takiej samej nazwie, do nazwy typu skopiowanego osprzętu zostanie dodany numer. Aby użyć istniejącego typu rodziny w modelu MEP dla skopiowanego osprzętu, określ odwzorowanie typu pomiędzy typem w modelu podłączonym a typem w modelu MEP.

Gdy narzędzie Kopiuj pierwotny jest używane do kopiowania osprzętu opartego na obiekcie nadrzędnym w modelu architektonicznym, skopiowany osprzęt jest automatycznie przekształcany w osprzęt oparty na powierzchni w modelu MEP. (Geometria rodziny osprzętu pierwotnego jest kopiowana do rodziny opartej na powierzchni w modelu MEP). To przekształcenie umożliwia łatwiejsze umieszczanie tego osprzętu na powierzchniach w modelach podłączonych.

Uwaga: Gdy rodzina oparta na obiekcie nadrzędnym jest przekształcana w modelu MEP w rodzinę opartą na powierzchni, więzy i wymiary związane z grubością obiektu nadrzędnego nie mają już zastosowania. Jeśli położenie lub geometria rodziny opartej na obiekcie nadrzędnym zależy od grubości obiektu nadrzędnego lub jego powierzchni umieszczenia, wystąpienia nowej rodziny opartej na powierzchni mogą mieć inne położenie w modelu MEP.

Określ odwzorowanie typu

Podczas kopiowania osprzętu do modelu MEP oprogramowanie używa określonego odwzorowania dla każdej kategorii osprzętu. To odwzorowanie definiuje zgodność między typami osprzętu w modelu architektonicznym i typami osprzętu w modelu MEP.

Na przykład w przypadku wszystkich opraw oświetleniowych będących zwykłymi oprawami rastrowymi w modelu architektonicznym może zaistnieć potrzeba zdefiniowania tego osprzętu jako lamp rastrowych 2 x 4 w kształcie paraboli w modelu MEP. Te rozwiązania mogą być źródłem szczegółowych informacji i możliwości przydatnych inżynierom mechanikom. Wykonanie tego odwzorowania typu przed skopiowaniem opraw do modelu MEP usprawnia proces, zmniejsza liczbę błędów i pozwala zaoszczędzić czas.

W przypadku każdego typu osprzętu w kategorii można wybrać opcję Kopiuj pierwotny typ, opcję Nie kopiuj tego typu lub typ rodziny wczytany do modelu. Te odwzorowania typu są używane podczas kopiowania osprzętu do modelu.
