Podczas pracy z rodzinami w Edytorze rodzin utwórz przeciągnięcie segmentowe, ustawiając 2 parametry przeciągnięcia i szkicując ścieżkę z łukami.
Parametry wpływają jedynie na łuki w ścieżce. Minimalna ilość segmentów dla przeciągnięć złożonych to 2.
Przykład: Przeciąganie profili złożonych z segmentów jest przydatne podczas tworzenia kolan mechanicznych przewodów wentylacyjnych.
Aby uzyskać więcej informacji o używaniu wyciągnięcia po ścieżce w rodzinach, zobacz temat Tworzenie geometrii rodziny.
- W Edytorze rodzin rozpocznij tworzenie przeciągnięcia.
- W obszarze Inne na palecie Właściwości zaznacz pole wyboru Segmentacja trajektorii.
- Wpisz wartość dla opcji Największy kąt segmentu. Właściwe wartości mieszczą się w przedziale od 0 do 360 stopni.
- Narysuj lub wskaż ścieżkę z łukami.
- W panelu Tryb kliknij opcję
(Zakończ tryb edycji), aby zakończyć rysowanie ścieżki.
- Utwórz profil lub użyj wcześniej zdefiniowanego profilu.
- W panelu Tryb kliknij opcję (Zakończ tryb edycji), aby zakończyć rysowanie przeciągnięcia gzymsu.
Wskazówka: Można zmienić złożone przeciągnięcie na zwykłe przez odznaczenie pola wyboru Segmentacja trajektorii.

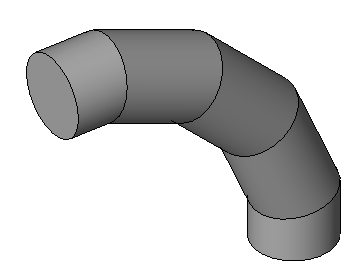

Przykład złożonego przeciągnięcia gzymsu z wartością 30 stopni dla opcji Największy kąt segmentu.
