Przykłady te opisują rodziny — od prostych do złożonych. Warto przeanalizować te przykłady, aby się dowiedzieć, w jaki sposób można utworzyć rodziny, które spełniają wymagania projektu.
W odniesieniu do każdej przykładowej rodziny należy kliknąć nazwę rodziny RFA w celu pobrania pliku. Następnie można przeanalizować definiowanie i sposób funkcjonowania rodziny.
Rodzina profilów prostych

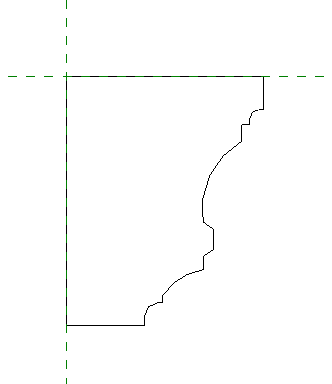

Ten profil przedstawia przykład prostego kształtu zamkniętego 2D. Po wczytaniu rodziny w projekcie można wybrać ten profil sztukatorski do zastosowania we wszystkich miejscach, gdzie jest możliwe jego przypisanie, takich jak gzyms lub model lokalny z gzymsem.
Ten profil rodziny nie zawiera żadnych wiązań. Kształt jest statyczny, a rodzina zawiera tylko jeden typ.

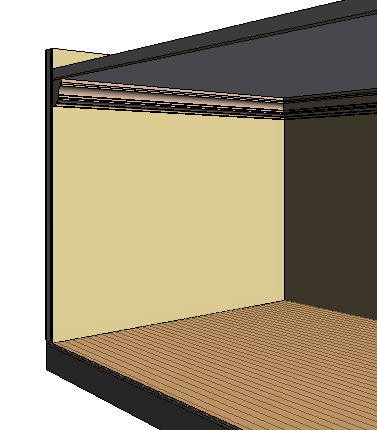

Profil sztukatorski używany do gzymsu
Rodzina komponentów szczegółów

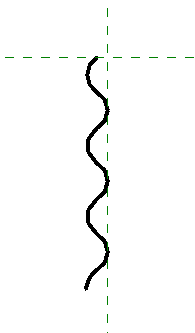

Rodziny komponentów szczegółu są to rodziny 2D używane w widokach szczegółów w celu udoskonalenia lub zastąpienia geometrii modelu projektu. Przykładowa rodzina Corrugrated_Metal przedstawia przekrój przez materiał falisty oblicówki. Ta rodzina składa się z segmentów łuku bez wiązań do kontrolowania geometrii.
Parametry rodziny zawierają informacje o opisach indeksowych. Opisy indeksowe używane podczas opisywania projektu są rozstrzygane po umieszczeniu oznaczenia opisów w widoku.
Jeśli potrzebne jest wielokrotne umieszczenie elementów szczegółów przylegających do siebie, można użyć rodziny komponentów szczegółu, podobnej do tej, aby utworzyć powtarzające się szczegóły.

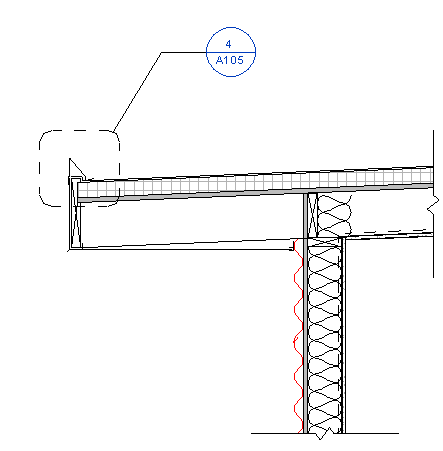

Blacha falista przedstawiona w widoku szczegółu
Rodzina opisów ogólnych (rzut kluczowy)
Rzut kluczowy projektu tworzony jest z rodziną opisów ogólnych. Umieść opisy ogólne na arkuszu lub w widoku, w którym potrzebny jest rzut kluczowy. Przykładowa rodzina zawiera linie tworzące podrys budynku i wypełnione regiony połączone z parametrami widoczności, w związku z czym istnieje możliwość włączania i wyłączania różnych wycieniowanych części rzutu kluczowego.
Rozszerzona rodzina z wiązaniami i zagnieżdżonymi elementami

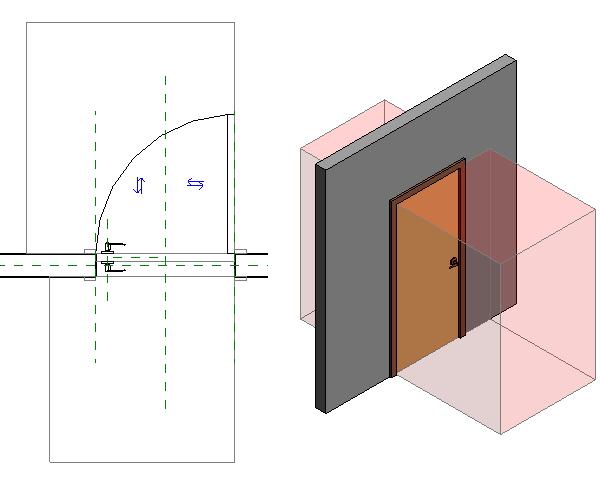

Ta przykładowa rodzina drzwi obejmuje zmiany w istniejącej rodzinie drzwi. Prześwity drzwi tworzone są za pomocą linii symbolicznych, wyciągnięć i wiązań. Dodawane są ponadto elementy dźwigni drzwi.
Aby określić prześwity drzwi, linie symboliczne są umieszczane w reprezentacji płaszczyzny drzwi. Dodatkowe linie symboliczne przedstawiają prześwity spełniające wymagania dotyczące dostępu w Stanach Zjednoczonych. Linie są związane geometrią drzwi, dzięki czemu po zmianie rozmiaru drzwi prześwit zostaje do niego dopasowany.
W odniesieniu do linii symbolicznych używany jest niewidoczny styl linii, więc nie są one wyświetlane, gdy drzwi zostają umieszczone w projekcie. Natomiast są wyświetlane, gdy kursor zostaje przesunięty nad drzwi lub drzwi są wybierane w projekcie. W reprezentacji 3D drzwi wyciągnięcie jest związane liniami prześwitu zapewniającego dostęp. Ta strategia pozwala używać narzędzia Sprawdzanie kolizji w celu upewnienia się, że wszystkie drzwi spełniają wymagania dotyczące dostępu.
Aby dodać elementy dźwigni do rodziny, rodzina określająca geometrię dźwigni drzwi zostanie dodana do rodziny drzwi. W zagnieżdżonej rodzinie jest używana etykieta parametru rodziny, która umożliwia wybór 3 różnych stylów elementów dźwigni. Rodziny uchwytów dźwigni obejmują parametry związane z grubością drzwi, tak aby położenie uchwytów ulegało zmianie, jeśli grubość drzwi zostanie zmodyfikowana. Widoczność uchwytów została ustawiona tak, aby dźwignie drzwi nie były wyświetlane w rzucie projektu lub jeśli poziom szczegółowości widoku jest ustawiony na niski.
Zaawansowane rodziny z dwoma wskazaniami oraz zagnieżdżonymi elementami i wzorami

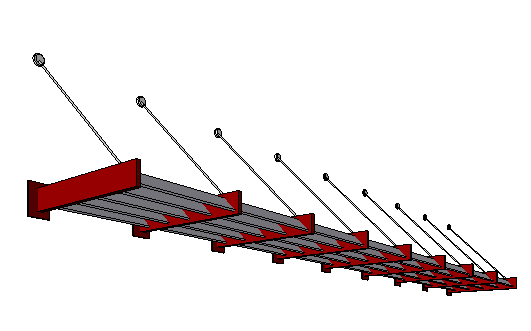

Przykładowa rodzina zaawansowana (dostępna w oknie Ostatnie pliki) to rodzina z dwoma wskazaniami. Zawiera ona zagnieżdżone elementy. Stosowane są w niej wzory służące do sterowania geometrią rodziny. Więcej informacji na temat tej rodziny i sposobu jej działania znajduje się w temacie Przykłady wzorów.
