Złącza można połączyć ze sobą w celu wyznaczenia przepływu przez rodzinę.
Tylko podłączone łączniki są stosowane, gdy typ systemu jest ustawiony na globalny, co jest częste w przypadku złączek i wbudowanych komponentów, takich jak tłumiki, zawory i pompy. Zasadniczo program Revit spróbuje określić typ systemu, kierunek przepływu oraz wartości przepływu, jeśli złącza są połączone.
Skorzystaj z tego polecenia, gdy chcesz, aby działanie systemu przechodziło z jednego złącza na inne. Łączenie łączników również umożliwia używanie wyposażenia takiego jak wbudowane komponenty w systemie. Na przykład — ponieważ złączki rur nie mają parametrów do przechowywania płynu lub przepływu powietrza — po połączeniu łączników złączki rury program Revit wprowadza informacje o systemie przez złączkę.
- W edytorze rodzin otwórz widok zawierający łączone łączniki.
- Wybierz łącznik.
- Kliknij kolejno kartę Zmień | Element łącznika
panel Połączenia łączników
(Połącz łączniki). Następnie wybierz łącznik, który zostanie połączony z pierwszymi łącznikami. - Wybierz jeden z podłączonych łączników.

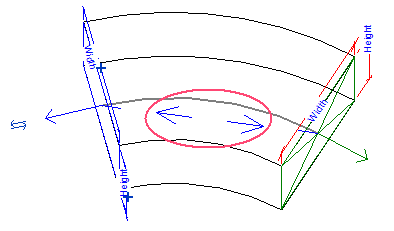

Pomiędzy łącznikami zostaną wyświetlone strzałki wskazujące połączenie.
