Część 4: Tworzenie kondygnacji

W tym ćwiczeniu utworzysz antresolę w części magazynowej budynku.

Kategoria Nowi użytkownicy Wymagany czas 15 minut Używane pliki ćwiczeniowe GSG_04_add_floor.rvt

Przed rozpoczęciem pobierz plik GSG_04_add_floor.rvt. Pobierz ten plik ZIP (jeśli jeszcze nie pobrano plików ćwiczeń do ćwiczeń).

Cele

• Dodaj kondygnację, rysując obrys w celu utworzenia obwiedni.
• Edytuj obwiednię kondygnacji i użyj narzędzi Wyrównaj oraz Utnij, aby utworzyć szkic o zamkniętej pętli.

Obejrzyj nagranie wideo

Tworzenie stropu na niższym poziomie

1. Otwórz projekt GSG_04_add_floor.rvt.
   Uwaga: W tym pliku dodano poziom przeznaczony na antresolę. Do pliku dodano dodatkowe elementy płyt w celu utworzenia chodnika i obszaru parkingu.
2. W Przeglądarce projektu w polu Rzuty kliknij dwukrotnie opcję Antresola.
3. Kliknij kartę Architekturapanel Zbuduj (Strop).
4. Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel Rysuj (Wskaż ściany).
5. Umieść kursor na każdej z trzech ścian widocznych na obrazie i kliknij, aby wstawić linię obwiedni.

6. Otwórz kartę Zmień | Utwórz obwiednię podłogipanel Rysuj zmień rozmieszczenie segmentów linii.
7. Wstaw dodatkowe linie obwiedni w przybliżeniu zgodnie z rysunkiem.
8. Na karcie Zmień | Utwórz obwiednię podłogi wybierz opcję Przytnij do narożnika.

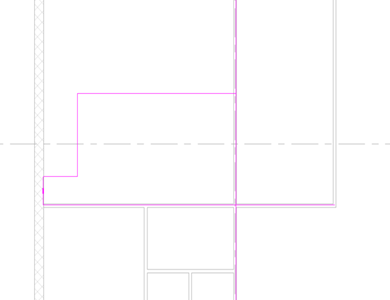

9. Przytnij narożniki obramowania. W tym celu wybierz linie po bokach, które zostaną zachowane.

10. Kiedy obwiednia będzie zamknięta, zaznacz pole wyboru (Zakończ tryb edycji) na panelu tryb. W oknie dialogowym kliknij przycisk Tak.
