Schematy powierzchni są definiowalnymi zależnościami przestrzennymi.
Może na przykład istnieć schemat powierzchni pokazujący związek pomiędzy obszarami nośnymi a cyrkulacyjnymi w rzucie.
Możliwe jest utworzenie wielu schematów powierzchni. Domyślnie w programie Revit tworzy się dwa schematy powierzchni:
- Powierzchnia budynku brutto: całkowita zabudowana powierzchnia budynku.
- Do wynajęcia: powierzchnia mierzona według standardowej metody pomiaru powierzchni stropu w budynkach biurowych.
Nie można edytować ani usunąć schematu powierzchni budynku brutto. Schemat powierzchni do wynajęcia można modyfikować. Można utworzyć dodatkowe schematy powierzchni, jeśli będą potrzebne.
Uwaga: Nie można dodawać schematów powierzchni do wariantów projektu. Aby wykonać analizę powierzchni w różnych wariantach projektu, należy utworzyć wiele schematów powierzchni. Utwórz rzut powierzchni dla każdego schematu powierzchni i ustaw widoczność rzutu powierzchni, tak aby żądane warianty były widoczne. Podczas edytowania modelu głównego utwórz wszystkie obwiednie obliczonej powierzchni oraz oznaczenia w tym widoku rzutu powierzchni.
Nagranie wideo: Używanie schematów powierzchni

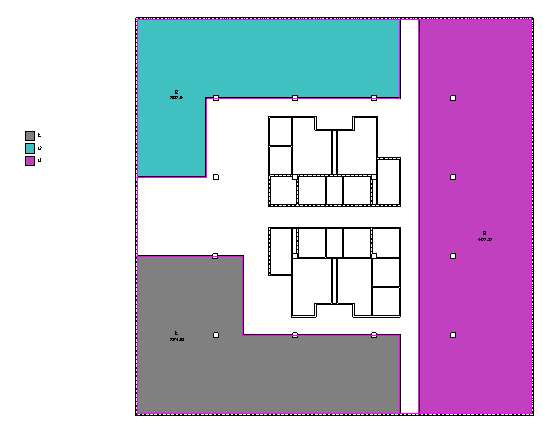

Rzut powierzchni z zastosowanym schematem powierzchni
