Łączenie topografii

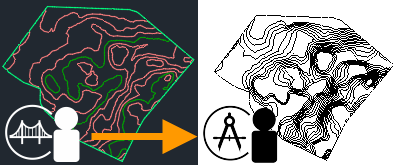

Program Autodesk Civil 3D pozwala utworzyć połączenie z topografią opracowaną przez inżyniera lądowego.

Nagranie wideo: Łączenie modelu terenu z modelem budynku

Plik topografii zapewnia kontekst dla modelu budynku w programie Revit. Jeśli inżynier lądowy zaktualizuje później topografię, można ponownie wczytać połączony plik, aby zobaczyć zmiany w modelu programu Revit.

Aby połączyć topografię

1. Przygotuj narzędzie Autodesk Desktop Connector.
   Uwaga:

   Sprawdź wersję programu Desktop Connector zainstalowaną na komputerze. Łączenie topografii działa w wersjach 14.12.0.1491 i nowszych.

   Obserwuj ten temat pomocy, aby uzyskać informacje o najnowszych wydanych wersjach.

2. W programie Civil 3D przygotuj plik topografii w następujący sposób:
   1. Utwórz topografię dla projektu.
   2. Opublikuj powierzchnie do usługi Autodesk Docs.

      Proces publikowania powierzchni może zająć kilka minut. Kiedy będą gotowe, dane topografii zostaną wyświetlone w folderze usługi Autodesk Docs.

3. (Opcjonalnie) Sprawdź topografię w usłudze Autodesk Docs.
4. W programie Revit połącz plik topografii z bieżącym modelem w następujący sposób:
   1. Określ współrzędne modelu budynku.

      Zdefiniuj punkt pomiarowy modelu przy użyciu współrzędnych siatki (GIS) otrzymanych od inżyniera lądowego. Ta strategia gwarantuje prawidłowe umieszczenie modelu w połączonej topografii.

      Jeśli pominiesz ten krok, środek połączonej topografii zostanie umieszczony na środku modelu i będzie trzeba ustawić ją ręcznie. Zobacz Umieszczanie topografii połączonej.

   2. Otwórz rzut lub widok 3D modelu budynku.

      Przy użyciu okna dialogowego Widoczność/Grafika upewnij się, że bryły topograficzne są wyświetlane w widoku. Bryła topograficzna jest na przykład domyślnie wyświetlana w rzucie terenu.

   3. Kliknij kartę Wstaw panel Połączenie opcję (Połącz model terenu).
   4. Przejdź do topografii w oknie dialogowym Połącz model terenu.

      Wybierz odpowiedni projekt i folder programu Autodesk Docs. W oknie dialogowym zostanie wyświetlona topografia zawierająca powierzchnie oznaczona ikoną .

   5. Wybierz odpowiednią topografię i kliknij opcję Połącz.

Widoczność/Grafika: bryła terenu zostanie wyświetlona w bieżącym widoku na podstawie ustawień widoczności/grafiki. Użyj okna dialogowego Widoczność/Grafika, aby sterować wyświetlaniem bryły terenu w poszczególnych widokach.

Wiele powierzchni: jeśli połączona topografia zawiera wiele powierzchni, każda z nich jest w połączeniu traktowana jako oddzielny element. Aby wybrać określoną bryłę terenu, naciśnij klawisz Tab. Zobacz Wybieranie elementów w modelu połączonym i Informacje o pracy z topografią połączoną.
