Edytuj wklejone elementy

Narzędzie Edytuj wklejone elementy pozwala przesunąć lub zmodyfikować elementy przed zakończeniem operacji wklejania.

Podczas operacji wklejania może pojawić się potrzeba poprawienia umieszczenia wklejonych elementów, zmiany obiektów nadrzędnych wklejonych komponentów budowlanych lub określenia nowych odniesień dla wklejonych elementów.

1. Wklej co najmniej jeden element ze schowka.
2. Kliknij kolejno kartę Zmień | <Elementy>panel Edytuj wklejone (Edytuj wklejone elementy).

   W obszarze rysunku zostanie wyświetlony panel Edytuj wklejone elementy. Nowo wklejone elementy są wyświetlane w kolorze zdefiniowanym dla wybranych elementów, co wskazuje, że są one wybrane i można je przesuwać. Pozostałe elementy w obszarze rysunku są wyświetlane na szaro, co wskazuje, że nie można ich zmodyfikować w trybie Edytuj wklejone.

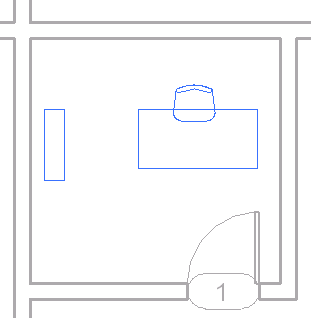

   Przykład



   Podczas pracy w trybie Edytuj wklejone można wybrać określone elementy lub anulować wybór. (Niewybrane elementy są wyświetlane na czarno; wybrane elementy są wyświetlane na niebiesko lub w kolorze zdefiniowanym dla wybranego elementu). To narzędzie pozwala przesunąć określony element bez przesuwania wszystkich wklejonych elementów. Po przesunięciu wklejonego elementu można anulować jego zaznaczenie, a następnie wybrać inny element do przesunięcia do żądanego położenia.

3. Dostępne narzędzia są wyświetlane w panelu Edytuj wklejone elementy. Narzędzia te mają następujące funkcje:
   • Zakończ wybrane umożliwia zakończenie umieszczania aktualnie wybranych elementów. Elementy są wyświetlane na szaro, co wskazuje, że nie można ich modyfikować w trybie Edytuj wklejone. Wklejone elementy wyświetlane na czarno można nadal przesuwać i modyfikować.
   • Zaznacz wszystko umożliwia wybranie wszystkich wklejonych elementów, dzięki czemu można je przesuwać i modyfikować.
4. Użyj innych narzędzi zgodnie z potrzebami, aby zmienić obiekty nadrzędne komponentów budynku, aktywować wymiary nasłuchu w celu poprawienia umieszczenia lub wykonać inne działania.
5. Aby zakończyć proces wklejania, kliknij przycisk (Zakończ).

   Aby zakończyć pracę w trybie Edytuj wklejone, anulując wklejone elementy, kliknij polecenie (Anuluj) w panelu Edytuj wklejone.

Wklejone elementy są wyświetlane na czarno. Ponadto pozostałe elementy w obszarze rysunku, które w trybie Edytuj wklejone były wyświetlane na szaro, są teraz wyświetlane na czarno.
