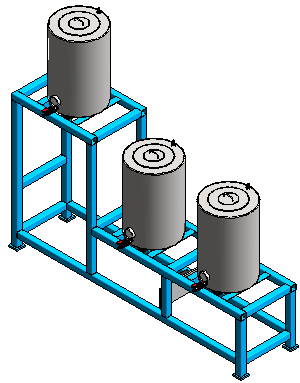

Można importować elementy geometryczne 3D z obsługiwanych formatów plików i aplikacji.
Ta funkcja korzysta z zaawansowanych technologii, aby zapewnić bardziej spójne i wyższej jakości importy 3D niż w przypadku innych technologii do importowania. Po zaimportowaniu do projektów i rodzin te kształty 3D przyjmują pewne zachowania przypisanych kategorii programu Revit. W wyniku tego kształty 3D zapewniają większą inteligencję w modelu niż inne typy zaimportowanej geometrii.
Można importować następujące formaty 3D:
- Pliki 3DM Rhinoceros®
- Pliki SAT® (format dla ACIS®, technologii modelowania 3D firmy Dassault Systèmes, Spatial Corporation)
- STEP
- OBJ
- STL
Aby zaimportować geometrię 3D za pomocą innych typów plików (DWG lub DGN), należy użyć procedury Importowanie plików CAD.
Importowanie kształtów 3D i przypisywanie kategorii
Aby zaimportować kształty 3D, należy użyć procedury Importowanie kształtu 3D.
Importowane kształty 3D nie są rodzinami, ale przyjmują niektóre zachowania przypisanych kategorii.
- Podczas importowania kształtu 3D do projektu należy wybrać jego kategorię programu Revit z listy obsługiwanych kategorii. Zobacz temat Informacje o kategoriach rodzin.
- W przypadku importowania kształtu 3D do rodziny kształt przyjmuje kategorię rodziny.
W razie potrzeby można umieścić złącza na kształcie, dzięki czemu można go używać jako części systemu MEP. Zobacz tematy Złącza i Informacje o złączach w rodzinach.
Każdy importowany kształt 3D jest traktowany jako pojedynczy element, a kategoria ma zastosowanie do całego kształtu 3D. Nie można określić oddzielnych kategorii dla poszczególnych części kształtu 3D. Na przykład w przypadku zaimportowania budynku jako kształtu 3D i przypisania kategorii Ściana kategoria zostaje przypisana do całego budynku, łącznie z jego ścianami, stropami i dachami.
Stosowanie importowanych kształtów 3D w programie Revit
W projekcie lub rodzinie programu Revit importowane kształty 3D można stosować w następujący sposób:
- Powierzchnie geometrii i płaszczyzny odniesienia w zaimportowanym kształcie 3D będą dostępne do wymiarowania, przyciągania i wyrównywania.
Na przykład można utworzyć wymiary na podstawie położenia kształtu 3D w modelu programu Revit. Załóżmy ponadto, że należy zaimportować most z programu InfraWorks jako kształt 3D do modelu programu Revit. Po wycięciu przez most w celu utworzenia przekroju można dodać wymiary, które umożliwiają mierzenie od krawędzi cięcia mostu do innego odniesienia.
- Jako obiekt nadrzędny dla niektórych rodzin opartych na powierzchni
- Jako elementy, które mają być etykietowane w oparciu o przypisane kategorie
- W zestawieniach i filtrach
- Aby zdefiniować obwiednie dla pomieszczeń i przestrzeni
Na przykład w przypadku zaimportowania pełnej ściany jako kształtu 3D i przypisania kategorii Ściana, kształt może definiować granice pomieszczeń i przestrzeni. Jednak w przypadku zaimportowania całego budynku i przypisania kategorii Ściana możliwości ograniczania pomieszczeń mogą się różnić w zależności od geometrii. Należy ostrożnie sprawdzać otrzymane wyniki.
- Jako część systemu MEP, podczas umieszczania złącza na kształcie 3D w rodzinie programu Revit.
Jeśli na przykład utworzysz nową rodzinę, zaimportujesz wentylator wylotu jako kształt 3D i przypiszesz go do kategorii Urządzenia mechaniczne, będzie można dodać złącze kanału. Po wczytaniu rodziny wentylatorów wylotu do modelu można połączyć wentylator z systemem kanałów. Zobacz tematy Złącza, Informacje o złączach w rodzinach i Umieszczanie złącza.
Kategoria przypisana do kształtu 3D zapewnia pewne funkcje znane z programu Revit dla zaimportowanej geometrii. Jednak program Revit ma ograniczone możliwości rozpoznawania zaimportowanej geometrii i nie jest możliwa obsługa wszystkich zachowań, które są obsługiwane w przypadku natywnej geometrii programu Revit. Jeśli zaimportowana geometria zawiera kilka różnych obiektów i jest ona używana w sposób opisany powyżej, należy sprawdzić wyniki, aby określić, czy program Revit może obsługiwać geometrię w pożądany sposób.
W przypadku tworzenia widoku przekroju, który obejmuje importowany kształt 3D, przekrój przedstawia geometrię w oparciu o przypisaną kategorię. Jeśli kategoria nadaje się do cięcia, przekrój wycina kształt 3D. Jeżeli kategoria nie nadaje się do cięcia, przekrój nie wycina kształtu. Zobacz temat Informacje o rodzinach ciętych i Informacje o rodzinach nieciętych. Można użyć krawędzi cięcia kształtu 3D jako odniesienia dla wymiarów.
Nie można edytować ani zmieniać importowanego kształtu 3D w programie Revit. Jeśli zmiany są wymagane, użyj pierwotnej aplikacji, aby zmodyfikować geometrię. W programie Revit usuń zaimportowany kształt z projektu lub rodzinę i zaimportuj go ponownie. Należy ponownie ustalić wszelkie parametry wymiarowania, przyciągania i inne zachowania dla importowanego kształtu w programie Revit.
