Informacje na temat widoczności odniesień w widokach projektu

Jeśli poszerzono zakres datum modelu 3D, można kontrolować, w którym widoku jest to widoczne.

Film: Sterowanie widocznością elementów odniesienia

Jeśli płaszczyzny datum nie przecinają się z płaszczyzną widoku, nie będą w nim widoczne.

Uwaga: Odniesienie nie będzie wyświetlane, jeśli znajduje się poza zakresem przycięcia widoku. Jeśli odniesienie jest ustawione tak, aby wyświetlać zakresy 2D, a następnie zostanie przycięte poza widokiem poprzez włączenie zakresu przycięcia, położenie i długość odniesienia nie są zachowywane. Z tego względu, jeśli zakres przycięcia jest wyłączony w widoku (więc w widoku jest wyświetlane wszystko), odniesienie stanie się ponownie widoczne, ale spowoduje wyświetlenie zakresów 3D, zamiast pierwotnych zakresów 2D.

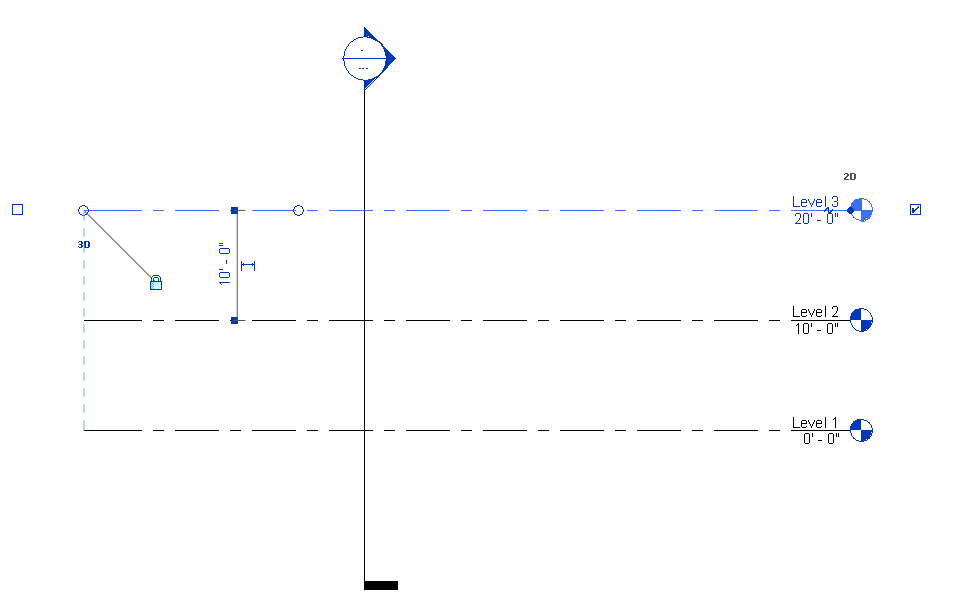

W poniższym przykładzie górna linia poziomu nie jest widoczna w widoku przekroju, ponieważ jej zakres 3D nie przecina się z nią.

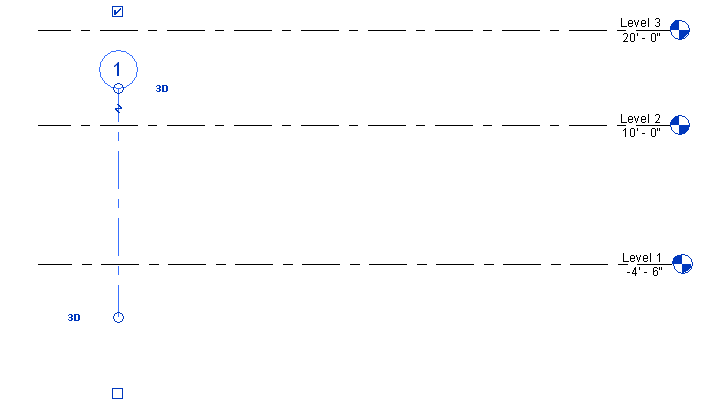

W następnym przykładzie oś jest widoczna tylko w pierwszych dwóch rzutach, ponieważ jej zakres (3D) nie przecina się z trzecią linią poziomu.

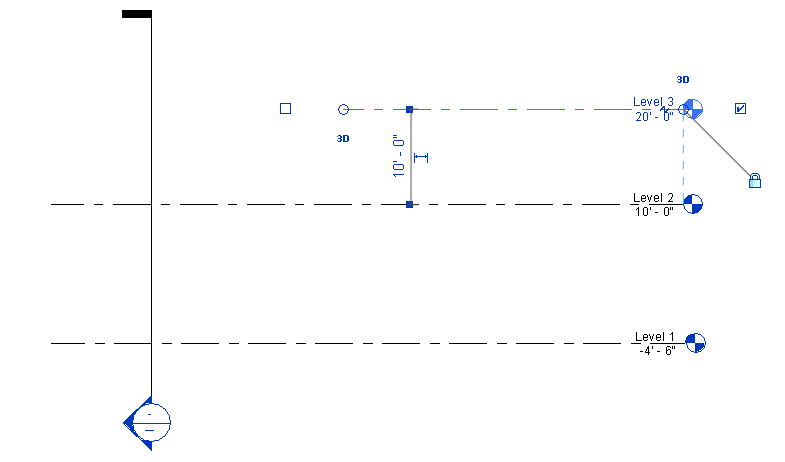

Można zauważyć, że płaszczyzna odniesienia przecina się z płaszczyzną widoku, ale nie pojawia się w nim. Jeśli wybierze się datum, jego zakres w trybie widoku przecina płaszczyznę widoku, w przeciwieństwie do jej zakresu w trybie modelu, tak jak pokazano na rysunku. Otwarty okrąg na rysunku pokazuje zakres w trybie modelu (3D), który nie przecina przekroju. Wypełniony okrąg pokazuje zakres modelu 2D, który przeciął przekrój. W wyniku tego na poziomie 3 nie będzie wyświetlany widok typu przekrój.
