Wykluczanie elementów z wystąpienia grupy

Element można wykluczyć z wystąpienia grupy, tak aby nie był widoczny w widoku. Można też przenieść element z wystąpienia grupy do widoku projektu.

Wykluczanie elementów z wystąpienia grupy może być użyteczne, gdy na przykład umieszczana jest grupa jednostek hotelowych zdefiniowana z czterema ścianami obwiedni przylegającymi do podobnej jednostki i ściany nakładają się na siebie. Z wystąpienia grupy można wykluczyć nakładające się ściany. Jeśli wykluczona ściana stanowi obiekt nadrzędny dla jakiegoś elementu (na przykład drzwi lub wanny ze ścianą jako elementem nadrzędnym), program Revit podejmie próbę zmiany obiektu nadrzędnego na pozostałą ścianę.

Element można wykluczyć na jeden z poniższych sposobów:

• Wyklucz element z wystąpienia grupy. Element pozostaje w grupie, ale nie jest wyświetlany w widoku projektu dla tego wystąpienia grupy. Jeśli wykluczony element stanowi obiekt nadrzędny dla jakichkolwiek elementów, w programie Revit podejmowana jest próba zmiany obiektu nadrzędnego.
• Przenieś element z wystąpienia grupy do widoku projektu. Element jest wyświetlany w widoku projektu i może być edytowany w tym widoku. Element zostaje także wykluczony z wystąpienia grupy.

Po wykluczeniu elementów, gdy nie są one widoczne w widoku projektu wystąpienia grupy, nie są one uwzględniane w zestawieniach.

Wykluczone elementy można przywrócić do ich wystąpień grupy.

Wykluczanie elementu z wystąpienia grupy

1. W obszarze rysunku umieść wskaźnik myszy na elemencie grupy, który chcesz wykluczyć.
2. Naciśnij klawisz TAB, aby wyróżnić element, a następnie kliknij, aby go wybrać.

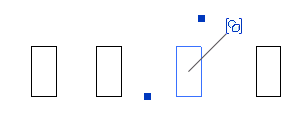

3. W obszarze rysunku kliknij ikonę (), aby wykluczyć element, lub kliknij prawym przyciskiem myszy, a następnie wybierz opcję Wyłącz.

   Element zostanie wykluczony z wystąpienia grupy, a dla elementów podrzędnych zostaną zmienione obiekty nadrzędne.

Aby przenieść element z wystąpienia grupy do widoku projektu

1. W obszarze rysunku umieść wskaźnik myszy nad elementem, który chcesz przenieść.
2. Naciśnij klawisz Tab, aby wyróżnić element, a następnie kliknij, aby go wybrać.
3. Kliknij prawym przyciskiem myszy i wybierz polecenie Przesuń do projektu.

Przywracanie do grupy elementu, który został wykluczony

1. W obszarze rysunku umieść wskaźnik myszy nad wykluczonym elementem grupy.
2. Naciśnij klawisz Tab, aby wyróżnić element, a następnie kliknij, aby go wybrać.
3. W obszarze rysunku kliknij ikonę (), aby przywrócić wykluczony element, lub kliknij prawym przyciskiem myszy, a następnie kliknij opcję Przywróć wykluczony element.

Przywracanie do grupy wszystkich elementów, które zostały wykluczone

1. W obszarze rysowania wybierz grupę.
2. Kliknij kolejno kartę Zmień | Grupy modelu lub Zmień | Dołączone grupy szczegółówpanel Grupa (Przywróć wszystkie wykluczone).
