Elementy, które mają wspólne połączenie końcowe, można jednocześnie przesuwać, nie zrywając połączenia. Aby to zrobić, użyj elementu sterującego przeciąganiem lub wybierz odpowiednią opcję z menu kontekstowego.
Funkcjonalność ta jest dostępna dla ścian, linii, belek, stężeń oraz rodzin opartych na liniach.

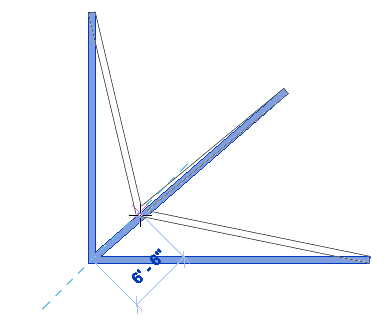

Na ilustracji przedstawiono 3 ściany przesuwane jednocześnie przy użyciu wspólnego połączenia końcowego.
Przesuwane są tylko wybrane elementy połączone. Niewybrane elementy będące częścią połączenia są odłączane od połączenia, gdy jest ono przesuwane. Wyjątkiem są zastrzały połączone z belkami. Stężenia zawsze ulegają przesunięciu z belkami, z którymi są połączone.
- Kliknij prawym przyciskiem myszy element połączenia i kliknij przycisk Wybierz połączone elementy.
- W obszarze rysunku kliknij kontrolkę przeciągania końca lub kliknij prawym przyciskiem myszy polecenie Przeciągnij koniec. Uwaga: Nazwa elementu sterującego i opcji w menu kontekstowym wskazuje typ przesuwanego elementu (Przeciągnij koniec ściany, Przeciągnij koniec komponentu ram konstrukcyjnych itd.).
- Przeciągnij połączenie do wybranego położenia.
