W programieRevit są używane dwa układy współrzędnych: pomiarowy układ współrzędnych i układ współrzędnych projektu.
Pomiarowy układ współrzędnych zapewnia rzeczywisty kontekst dla modelu. Jest on przeznaczony do określania położenia na powierzchni Ziemi.
Układ współrzędnych projektu opisuje położenie względem modelu budynku. Używa on wybranego punktu wewnątrz granic nieruchomości lub w zakresie projektu jako odniesienia dla pomiaru odległości i pozycjonowania obiektów w odniesieniu do modelu.
Początek wewnętrznego układu współrzędnych zapewnia podstawę dla pomiarowego układu współrzędnych i układu współrzędnych projektu. Zobacz temat Informacje o początku wewnętrznym.
Można również używać współdzielonego układu współrzędnych do pozycjonowania zaimportowanych lub podłączonych modeli w odniesieniu do nadrzędnego modelu programu Revit. Zobacz temat Informacje o współrzędnych współdzielonych.
Pomiarowy układ współrzędnych
Użyj pomiarowego układu współrzędnych, aby zidentyfikować określone położenie na powierzchni Ziemi, gdzie znajduje się model programu Revit. Ten układ współrzędnych jest definiowany poza kontekstem projektu.
Wiele pomiarowych układów współrzędnych pomiarów jest ustandaryzowanych. Niektóre układy używają szerokości i długości geograficznej, podczas gdy inne używają współrzędnych XYZ. W przypadku pomiarowych układów współrzędnych mamy do czynienia ze znacznie większymi skalami niż w przypadku układów współrzędnych projektu i musimy radzić sobie z takimi problemami, jak krzywizna Ziemi i terenu, które są nieistotne w przypadku układów współrzędnych projektu.
W programie Revit punkt pomiarowy

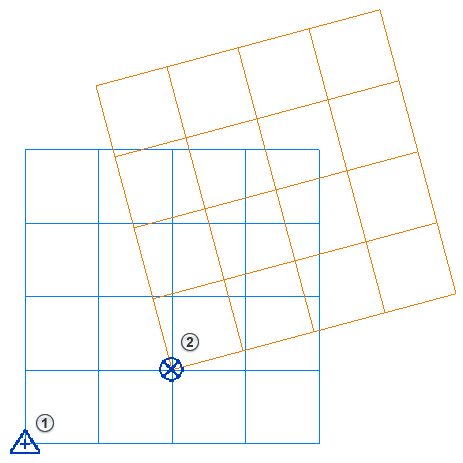

identyfikuje rzeczywiste położenie w pobliżu modelu. Można na przykład umieścić punkt pomiarowy w narożniku terenu projektu lub na przecięciu dwóch granic nieruchomości i określić jego rzeczywiste współrzędne. (Zobacz na powyższej ilustracji).
Pomiarowy układ współrzędnych to synonim następujących terminów używanych przez inne aplikacje lub w innych kontekstach:
- współrzędne globalne
- współrzędne GIS
- współrzędne siatki
- współrzędne geodezyjne
- współrzędne odwzorowania
- płaszczyzna stanu
- współrzędne współdzielone
Układ współrzędnych projektu
Układ współrzędnych projektu umożliwia określenie położenia obiektów w odniesieniu do określonego punktu w pobliżu modelu. Ten układ współrzędnych jest specyficzny dla bieżącego projektu.
W programie Revit początkiem układu współrzędnych projektu jest punkt bazowy projektu
. Wiele zespołów używa punktu bazowego projektu jako punktu odniesienia dla wymiarów w terenie. Umieść go w narożniku budynku lub innym wygodnym miejscu w modelu, aby uprościć pomiary w terenie. (Zobacz na powyższej ilustracji).
Układ współrzędnych projektu w programie Revit to synonim następujących terminów używanych przez inne aplikacje lub w innych kontekstach:
- współrzędne lokalne
- globalny układ współrzędnych (GUW)
- współrzędne globalne (w kontekście DWG)
- Lokalny układ współrzędnych (LUW)
- współrzędne użytkownika
- współrzędne projektu
- współrzędne modelu
- współrzędne inżynieryjne
- wewnętrzne współrzędne
- współrzędne CAD
