Dodawanie linii odniesienia

Utworzoną linię odniesienia można używać podczas tworzenia geometrii modelu lub wiązań geometrii.

Za pomocą Edytora rodzin można dodać linię odniesienia w dowolnym widoku i użyć tych samych narzędzi oraz technik, co w przypadku dodawania linii modelu. Kiedy rysujesz linię odniesienia, przemieszcza się ona jako pojedyncza linia.

Jeśli w widoku ustawiono styl wizualny na ukryte linie lub model krawędziowy, rysowane linie są wyświetlane jako linie ciągłe, a przedłużenia płaszczyzn — jako linie przerywane.

Linie odniesienia można obracać, natomiast płaszczyzn odniesienia nie. Aby obrócić rodzinę elementów lub komponentów podrzędnych, zalecane jest użycie linii odniesienia.

Ponadto linie odniesienia umożliwiają dopasowanie punktów końcowych przy kątach, gdy jest znana długość.

Dodawanie linii odniesienia

1. W Edytorze rodzin kliknij kolejno kartę Utwórzpanel Odniesienie (Linia odniesienia).
2. Przy użyciu narzędzi rysunkowych narysuj linię.

   Linia wyświetlana jest jako samotna linia pełna, dopóki nie zostanie wybrana lub kiedy jest podświetlona podczas preselekcji.

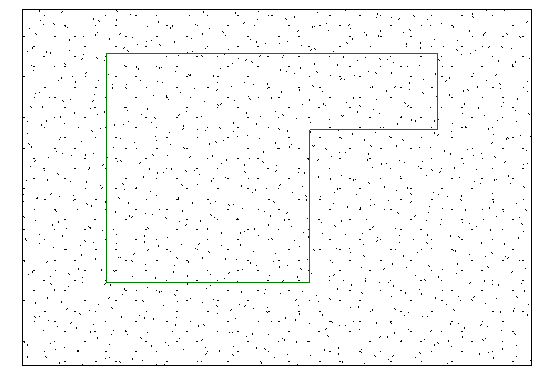

   Przykład linii odniesienia rysowanej jako wielokąt

   Zaznaczone lub wyróżnione płaszczyzny powiązane są wyświetlane zgodnie z aktywnym widokiem.

3. Aby użyć linii odniesienia i wymiarów liniowych w celu kontrolowania geometrii modelu:
   1. Wyrównaj powierzchnię elementu modelu do linii odniesienia i zablokuj ją.
   2. Dodaj linię wymiarową odnoszącą się do linii odniesienia i przypisz jej parametr elementu lub typu.
   3. Przetestuj model, zmieniając i stosując nowe wartości w oknie dialogowym Typy rodzin.
