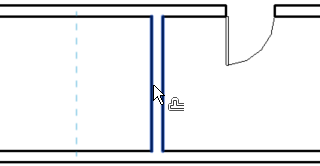

Funkcja Odsuń pozwala utworzyć, skopiować lub przesunąć wybrany element, taki jak ściana lub belka, o określoną odległość równolegle do wybranego elementu.
Odsunięcie można zastosować do jednego elementu lub do łańcucha elementów w tej samej rodzinie. Odległość odsunięcia można określić przez kliknięcie w celu umieszczenia wybranych elementów lub przez wprowadzenie wartości liczbowej.
Parametry odsunięcia w panelu Właściwości zachowują się inaczej niż te na wstążce i pasku opcji. Aby uzyskać informacje na temat tych parametrów, wyszukaj nazwy poszczególnych parametrów, na przykład Odsunięcie podstawy.
Używanie funkcji odsunięcia
- Przenieś lub kopiuj: kliknij kolejno kartę Zmień
panel Zmień
(Odsunięcie).
- Utwórz: podczas szkicowania elementu przy wyświetlonym panelu Rysuj określ parametry odsunięcia za pomocą paska opcji.
- Odsunięcie: określ odległość, o którą element ma zostać odsunięty.
- Łańcuch: utwórz łańcuch odsuniętych elementów.
- Linia położenia: określ położenie, od którego element ma zostać odsunięty.
Podczas korzystania z odsunięć należy pamiętać o następujących wskazówkach:
- Odsunąć można tylko linię, belkę lub stężenie w jego własnej płaszczyźnie roboczej. Jeśli na przykład szkicujesz model, którego płaszczyzna robocza jest ustawiona na rzucie: poziomie 1, możesz odsunąć tę linię jedynie w płaszczyźnie rzutu.
- Nie można odsunąć ścian utworzonych jako rodziny lokalne.
- Nie można odsunąć elementu w widoku prostopadłym do jego płaszczyzny roboczej. Przykładowo nie można odsunąć ściany w widoku elewacji.
