W trakcie konstruowania ściany składowej obiektami budowniczy często chcą znać wymiary niedokończonych otworów konstrukcyjnych dla obiektów wstawianych. Możesz zwymiarować otwory konstrukcyjne przez wybranie punktów odniesienia na zewnętrznej obwiedni warstwy nośnej w ścianie.
Warstwa konstrukcyjna jest zazwyczaj wewnątrz obwiedni warstwy nośnej ściany. Obiekty wstawione mogą być prostopadle lub nieprostopadłe do granicy warstwy nośnej.
Uwaga: Jeśli chcesz zwymiarować obiekt wstawiony do warstwy konstrukcyjnej ściany, sprawdź, czy Wysokość płaszczyzny cięcia danego widoku jest taka sama lub niższa od wysokości płaszczyzny cięcia wstawionej rodziny.
Wymiarowanie do warstwy nośnej
- Narysuj ścianę warstwową i umieść obiekt wstawiany w ścianę.
- Na pasku sterowania widokiem kliknij kolejno przycisk
(Poziom szczegółowości)
Wysoki, tak aby było widać warstwy ściany. - Wybierz ścianę i na palecie Właściwości kliknij przycisk
(Edytuj typ). - W opcji Zawijanie przy otworach zaznacz wartość Oba.
- Kliknij przycisk OK.
- Kliknij kolejno kartę Opispanel Wymiar
(Wyrównany). - Na pasku opcji wybierz opcję Powierzchnie warstwy nośnej.
- Zaznacz zewnętrzną granicę warstwy nośnej jako odniesienie dla wymiaru.

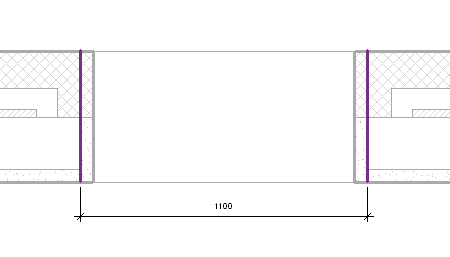

Punkty odniesienia wymiaru dla obiektu prostopadłego wstawionego

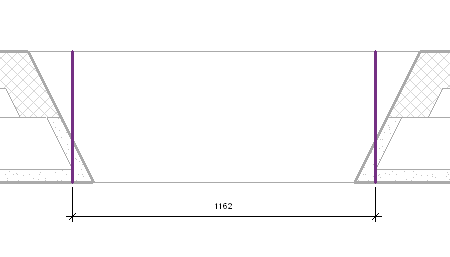

Punkty odniesienia wymiaru dla obiektu nieprostopadłego wstawionego
