Użyj dedykowanego menu opcji, aby wyświetlić i zmodyfikować opcje szczegółów gięcia, w tym dotyczących tego, jakie wymiary są wyświetlane dla szczegółu gięcia lub jakie style wymiarowania są używane.
Uzyskiwanie dostępu do okna dialogowego opcji szczegółów gięcia zbrojenia we właściwościach zestawienia:
- Otwórz zestawienie (kliknij dwukrotnie jego nazwę w Przeglądarce projektu lub kliknij jego kartę).
- Na palecie właściwości zestawienia w obszarze Inne kliknij przycisk Edytuj obok opcji Formatowanie.
- W oknie dialogowym Właściwości zestawienia
na karcie Formatowanie wybierz pole Szczegół gięcia i kliknij przycisk Edytuj obok opcji Właściwości pola.
| Opcja | Opis |
|---|---|
| Grafika | |

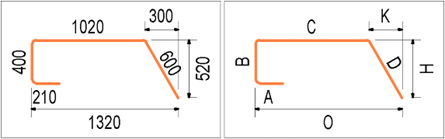

| Parametry kształtu zbrojenia | Określa, czy dla szczegółu gięcia są wyświetlane wartości kątów i długości segmentów, czy też nazwy parametrów przypisane w rodzinie kształtów zbrojenia.
 |
| Styl linii | Określa styl linii używany dla szczegółu gięcia. |

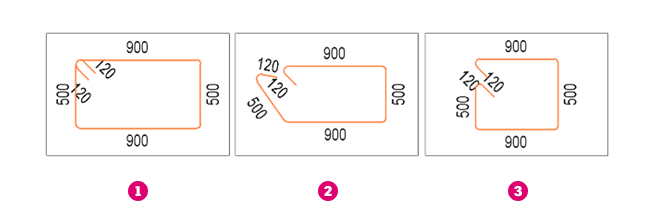

| Reprezentacja | Określa, czy szczegół gięcia dla prętów z zamkniętymi warstwicami jest wyświetlany tak samo jak zbrojenie, z odsuniętymi segmentami, czy jako rozwinięty.
|

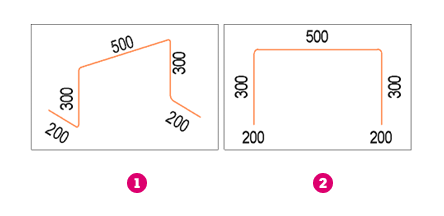

| Widok dla kształtu 3D | Określa orientację widoku dla szczegółu gięcia reprezentującego kształty zbrojenia 3D.
|
| Zmienne wymiary zbrojenia | Określa, czy wyświetlać oznaczenie wielu wartości dla prętów zgrupowanych w tym samym wierszu, czy wartości minimalne i maksymalne. |
| Długości | Określa, czy wyświetlać wymiary długości dla szczegółu gięcia. |
| Pokaż długości jako | Określa, czy długości segmentów mają być wyświetlane przy użyciu wymiarów, czy tekstu dla szczegółu gięcia. |
| Pokaż długości łuku jako | Określa, czy długości łuków mają być wyświetlane przy użyciu wymiarów, czy tekstu dla szczegółu gięcia. |
| Wymiar — położenie tekstu | Określa, czy tekst wymiaru szczegółu gięcia powinien zawsze znajdować się na zewnątrz linii wymiarowej, czy być umieszczony zgodnie z ustawieniami domyślnymi wymiaru.
|

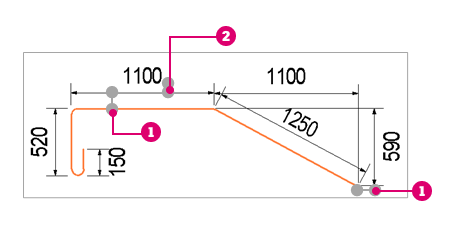

| Odsunięcie wymiaru | Określa odsunięcie linii wymiarowej szczegółu gięcia względem wymiarowanego segmentu.
|

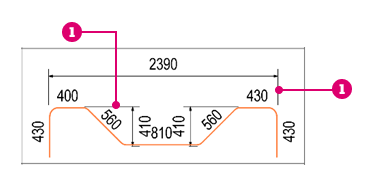

| Długości haków | Określa, czy wyświetlać wymiary długości haka dla szczegółu gięcia. |
| Inne wymiary | Określa, czy wyświetlać inne wymiary (1), takie jak wymiary prostopadłe czy całkowite, zdefiniowane w rodzinie kształtów zbrojenia.
 |

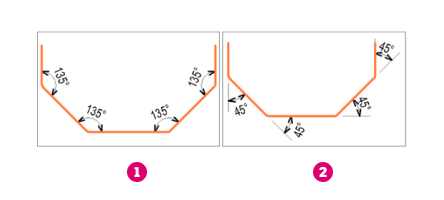

| Kąty | Określa, czy wyświetlać wymiary kątowe dla szczegółu gięcia. |
| Styl wymiaru kątowego | Określa styl wymiarowania kątowego, który będzie używany dla szczegółu gięcia. |
| Pomiar kąta | Określa, czy mierzyć kąty wewnętrzne, czy zewnętrzne między segmentami szczegółów gięcia.
|

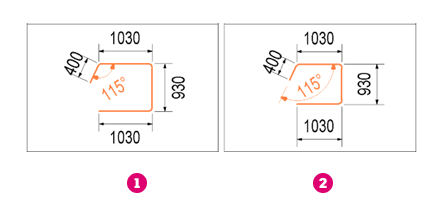

| Pokaż dla kątów | Określa, czy wyświetlać wymiary kątowe szczegółu gięcia dla wszystkich kątów, czy tylko dla kątów większych lub mniejszych niż 90 stopni. |
| Kąt — położenie tekstu | Określa, czy tekst wymiaru kątowego szczegółu gięcia powinien zawsze znajdować się na zewnątrz linii wymiarowej, czy być umieszczony zgodnie z ustawieniami domyślnymi wymiaru. |
| Odsunięcie wymiaru kątowego | Określa odsunięcie linii wymiaru kątowego szczegółu gięcia.
|
| Kąty haków | Określa, czy wyświetlać wymiary kątowe haka dla szczegółu gięcia. |
| Średnica/promień gięcia | Określa, czy wyświetlać gięcie pręta dla segmentów łuku szczegółów gięcia za pomocą wymiarów promieniowych lub średnicowych. |
| Styl wymiaru promieniowego | Określa styl wymiarowania promieniowego dla szczegółu gięcia. |
| Styl wymiaru średnicy | Określa styl wymiarowania średnicowego dla szczegółu gięcia. |
| Typ wymiaru | Określa, czy wyświetlać gięcie pręta dla szczegółu gięcia przy użyciu wymiarów promieniowych, czy średnicowych. |
| Gięcia segmentów | Określa, czy wyświetlać również wymiary gięcia segmentu dla szczegółu gięcia. |
| Zagięcia haków | Określa, czy wyświetlać również wymiary gięcia haka dla szczegółu gięcia. |
Standardowe.
Rozwinięcie.
Odsunięcie.
