Dodawanie punktu na potrzeby edycji kształtu

Za pomocą narzędzia Dodaj punkt można dodawać pojedyncze punkty do geometrii elementu. Te punkty są wykorzystywane w narzędziach do modyfikacji kształtu w celu wprowadzenia zmian geometrii elementu.

1. Wybierz element do modyfikacji.
2. Kliknij kartę Zmień | kartę <Element>panel Edycja kształtuDodaj punkt.
3. W panelu Dodaj punkt wybierz metodę i odniesienie, aby dodać punkty.
   • Wzdłuż powierzchni — punkty są dodawane w odniesieniu do powierzchni. Wartość wyświetlana obok kursora wskazuje rzędną powierzchni na podstawie ustawienia Rzędna odniesienia. Punkty zostaną dodane przy użyciu wartości Odsunięcie od powierzchni.
   • Bezwzględna — punkty są dodawane na podstawie wartości rzędnej. Wartość wyświetlana obok kursora wskazuje rzędną powierzchni na podstawie ustawienia Rzędna odniesienia.

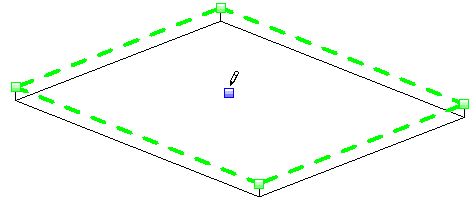

4. Aby dodać punkty, kliknij powierzchnię lub krawędzie elementu. Zmienianie rzędnej punktu po jego umieszczeniu opisano w temacie Modyfikowanie kształtu elementu.
