Tworzenie obszaru niwelacji

Nachyl powierzchnie topografii, zmieniając rzędne w wybranych punktach, aby tworzyć proponowany model terenu.

Aby utworzyć obszar niwelacji, wybierz bryłę terenu. Powinna to być powierzchnia istniejąca na bieżącym etapie. Program Revit LT oznacza pierwotną powierzchnię jako wyburzoną i wykonuje jej kopię z pasującą obwiednią. Program Revit LT zaznacza kopię jako nową dla obecnego etapu.

Nagranie wideo: Obliczanie objętości wykopów i nasypów

Dodawanie niwelacji do topografii

1. Otwórz widok, w którym zostanie wyświetlona bryła terenu.
2. Kliknij kolejno kartę Terenpanel Modyfikuj teren (Obszar niwelacji).
3. W oknie dialogowym Edycja obszaru niwelacji wybierz jedną z poniższych opcji:
   • Utwórz nową bryłę terenu, taką samą jak istniejąca.
   • Utwórz nową bryłę terenu w oparciu tylko o punkty obwodu.
4. Wybierz bryłę terenu.

   W przypadku edycji powierzchni tryb edycji kształtu programu Revit LT. Można dodawać, usuwać lub zmieniać rzędne punktów.

5. Po zakończeniu edycji powierzchni kliknij opcję Zmień.

Jeśli przeciągniesz nowy obszar niwelacji, zauważysz że pierwotny obszar pozostaje na miejscu. Wybierz obszar pierwotny, kliknij prawym przyciskiem myszy i kliknij opcję Właściwości elementu. Zauważ, że Etap wyburzenia ma wartość bieżącego etapu.

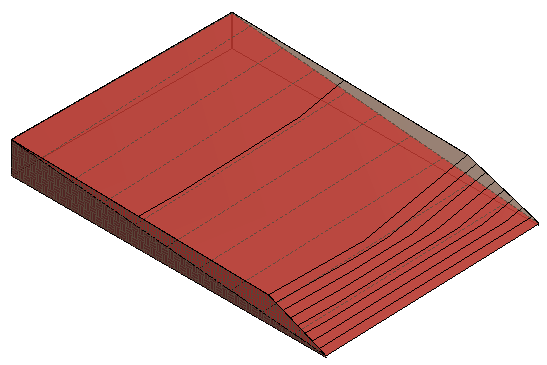

Przykład
