Podziel elementy

Tnie element (taki jak ściana lub rura) w wybranym punkcie lub usuwa segment znajdujący się pomiędzy dwoma punktami.

Dzielenie elementów liniowych

1. Kliknij kolejno kartę Zmieńpanel Zmień (Podziel element).
2. W razie potrzeby na pasku opcji wybierz opcję Usuń wewnętrzny segment. Gdy wybierzesz tę opcję, w programie Revit LT usuwany jest segment ściany lub linii pomiędzy wybranymi punktami.
3. W razie potrzeby na pasku opcji wybierz opcję Usuń wewnętrzny segment. Gdy wybierzesz tę opcję, w programie Revit LT usuwany jest segment ściany lub linii pomiędzy wybranymi punktami.
4. Kliknij element w punkcie, w którym chcesz wykonać podział. Jeśli wybrano opcję Usuń wewnętrzny segment, kliknij inny punkt, aby usunąć segment.


W przypadku podziału ściany wynikowymi częściami są poszczególne ściany, nad którymi można pracować niezależnie. Podczas dzielenia elementu MEP, takiego jak rura, pojedyncze segmenty nie są połączone.

W przypadku podziału rury jest dodawana złączka zgodnie z ustawieniami preferencji przebiegu. W programie Revit używana jest zawartość pola Połączenie. Jeśli to pole nie zostało zdefiniowane, używana jest zawartość pola Kołnierz. Jeśli oba pola zostały zdefiniowane, używana jest zawartość pola Kołnierz. Po podziale kanału w programie Revit używana jest zawartość pola Połączenie. W przypadku podziału drabinki kablowej lub rury kablowej w programie Revit używana jest zawartość pola Połączenie w oknie dialogowym Właściwości typu.

Dzielenie bryły terenu

Bryłę terenu można podzielić na dwa różne elementy, a następnie edytować je niezależnie.

Po podzieleniu elementu zmień typ bryły terenu w celu przedstawienia dróg, jezior, placów lub wzgórz.

Możliwe jest również usuwanie fragmentów bryły terenu. Przykładowo można użyć narzędzia Podziel, aby usunąć niepotrzebne fragmenty bryły terenu wygenerowane przy użyciu zaimportowanego pliku, gdy nieznane obszary są wypełniane niepożądanymi artefaktami.

Dzielenie bryły terenu

1. Otwórz rzut lub widok 3D, w którym bryła terenu jest widoczna.
2. Kliknij kartę Zmień panel Zmień opcję (Podziel element).
3. W obszarze rysunku wybierz krawędź bryły terenu do podziału.

   Program Revit LT przechodzi do trybu szkicowania.

4. Kliknij kolejno kartę Zmień | Edytuj profilpanel Rysuj (Wskaż linie) lub użyj innych narzędzi do szkicowania, aby podzielić bryłę terenu.
5. Naszkicuj zamknięte lub otwarte pętle. Oba końce otwartej pętli muszą przecinać obwiednię elementu.

   Przykłady

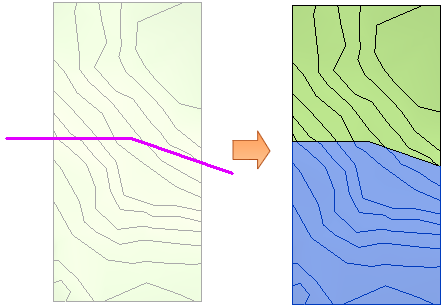

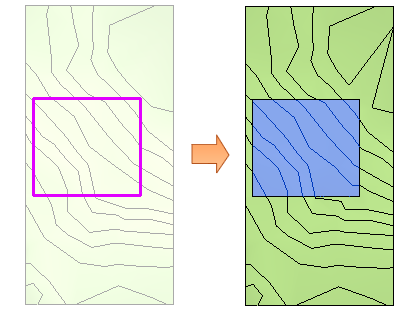

   Pętla zamknięta	Pętla otwarta

6. Kliknij opcję (Zakończ tryb edycji).
Uwaga: Jeśli została podzielona bryła terenu z podpodziałem, ale podział nie przecina podpodziału, zostanie wyświetlone powiadomienie o usunięciu elementu podpodziału, ponieważ nie można go utworzyć. Jest to normalne. Kliknij przycisk Usuń element, aby kontynuować operację dzielenia.
