Uwagi dotyczące usprawniania połączeń ścian podczas używania wariantów projektu.
Podczas pracy z wariantami projektu czyszczenie połączeń pomiędzy ścianami w modelu głównym i ścianami w wariancie głównym działa normalnie. Czyszczenie ścian między modelem głównym i wariantami drugorzędnymi może nie działać. Aby uniknąć nieprawidłowych połączeń ścian między modelem głównym i wariantami drugorzędnymi, przesuń ścianę z głównego modelu do wszystkich wariantów projektu. Zobacz temat Przenoszenie elementów z modelu do wariantu projektu. W przykładzie poniżej ściany w modelu głównym są wyświetlane w kolorze niebieskim.
|
|

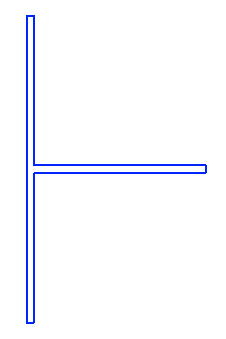

| Ściany uwzględnione w modelu głównym | |
|
|

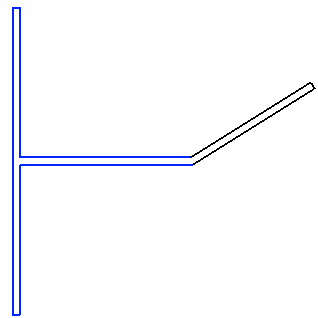

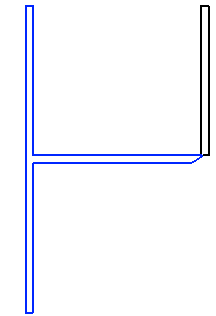

| Wariant główny jako ściana ukośna | Wariant drugorzędny jako ściana pionowa (ściana pozioma zachowuje geometrię połączenia z wariantu głównego) |
|
|
| Ściana pozioma i ukośna jako wariant główny | Ściana pozioma i pionowa jako wariant drugorzędny |

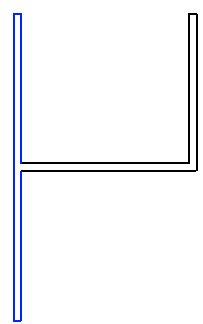

Aby uniknąć powyższego problemu z połączeniami ścian w wariancie drugorzędnym, dodaj ścianę poziomą do tego wariantu. Połączenie ściany jest wówczas dostosowywane poprawnie, tak jak pokazano na rysunku. Zobacz temat Połączenia ścian.
