Obrót projektu w kierunku północnym

Aby zmienić orientację modelu na górę obszaru rysunku, użyj narzędzia Obróć projekt w kierunku północnym.

Narzędzie Obróć projekt w kierunku północnym ma wpływ na rzuty, w których właściwość Orientacja jest ustawiona na północ projektu. Nie ma wpływu na widoki kreślarskie, odwołania w rzutach ani inne typy widoków.

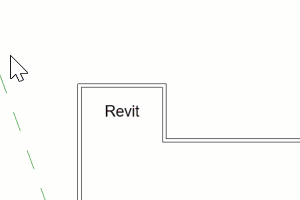

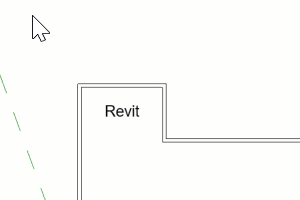

Poniższy przykład przedstawia model przed użyciem narzędzia Obróć projekt w kierunku północnym i po jego użyciu.

Uwaga: Jeśli model zawiera łącza, które są przypięte ze względu na położenie współdzielone, nie można obrócić projektu w kierunku północnym. Zobacz temat Informacje o współrzędnych współdzielonych i modelach podłączonych w programie Revit LT.

Aby obrócić projekt w kierunku północnym:

1. Otwórz rzut.
2. Na palecie Właściwości sprawdź, czy właściwość Orientacja dla widoku jest ustawiona na północ projektu.

   Obracanie tego widoku projektu w kierunku północnym wpływa także na inne rzuty, w których orientacja jest ustawiona na Północ projektu.

3. Jeśli chcesz móc obracać projekt pod kątem innym niż 90 lub 180 stopni, jeśli zachodzi taka potrzeba, dodaj płaszczyznę odniesienia dla żądanego kąta obrotu.
4. Kliknij kolejno kartę Zarządzajpanel Położenie projektulistę rozwijaną Położenie (Obróć w kierunku północy projektu).
5. W oknie dialogowym Obróć projekt wybierz opcję Zachowaj orientację opisów względem widoku po obrocie, jeśli notatki tekstowe mają pozostać zorientowane na widok tak jak obecnie.


   Usuń zaznaczenie tej opcji, jeśli notatki tekstowe mają obracać się wraz z modelem.


6. Aby określić kąt obrotu, wykonaj jedną z następujących czynności:
   • Wybierz żądany kąt obrotu.
   • Wybierz opcję Wyrównaj wybraną linię lub płaszczyznę. W widoku wybierz płaszczyznę odniesienia lub istniejącą linię do wykorzystania dla obrotu.

   Model obraca się i jest wyświetlany komunikat wskazujący liczbę obróconych elementów.

7. Sprawdź wyniki we wszystkich rzutach.

   Jeśli komunikat wskazuje błędy, można je wyeksportować, aby przejrzeć i poprawić.
