Tworzenie pliku z plików CAD

Dowiedz się, jak utworzyć kopię pliku w formacie DXF, PDF lub STEP (STP)za pomocą pliku CAD.

Za pomocą tego polecenia można tworzyć pliki DXF, PDF i STEP (STP) bez konieczności przechodzenia przez zmianę stanu cyklu rozwojowego pliku CAD.

Uwaga: Musisz mieć odpowiedni dostęp przyznany przez administratora, aby uzyskać dostęp do polecenia Utwórz plik (DXF, PDF, STEP) w różnych punktach dostępu.

1. Wybierz plik CAD, na podstawie którego chcesz ręcznie utworzyć plik.

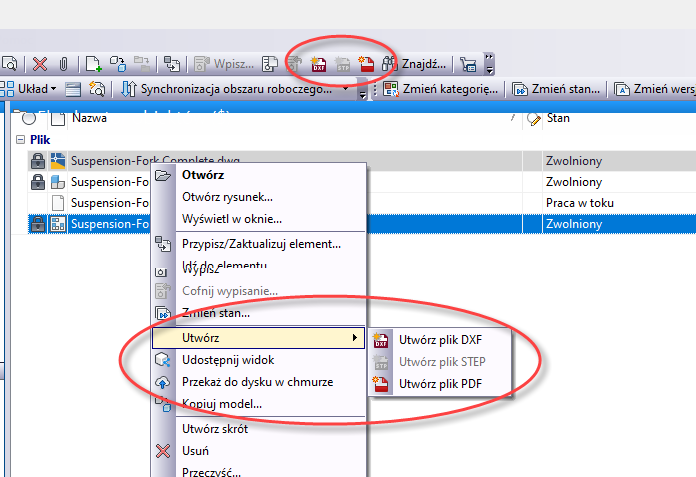

2. Kliknij prawym przyciskiem myszy i wybierz opcję Utwórz > Utwórz plik (DXF, PDF, STEP). Możesz też wybrać polecenie z paska narzędzi.

   Alternatywnie, na pasku narzędzi kliknij kolejno opcje Akcje > Utwórz i wybierz polecenie Utwórz (plik DXF, PDF, STEP).

   WAŻNE: polecenia Utwórz plik DXF, Utwórz plik PDF i Utwórz plik STEP są dostępne tylko w przypadku najnowszej wersji pliku, a nie dotyczą historycznych wersji/zmian plików CAD.

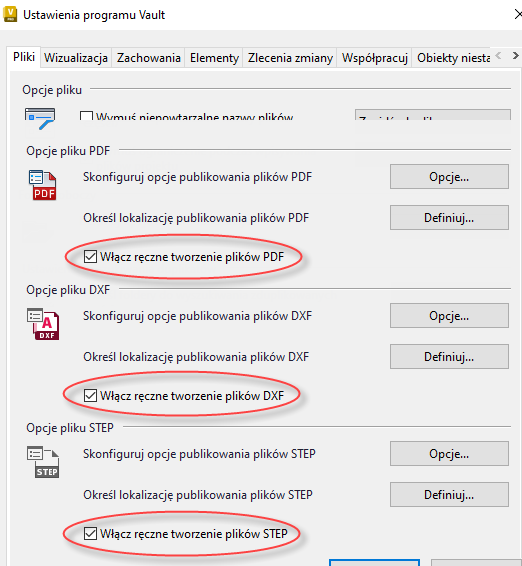

Uwaga: Jako administrator musisz zaznaczyć pole wyboru w sekcji Opcje pliku DXF, PDF i STEP okna dialogowego Ustawienia, aby korzystać z funkcji tworzenia plików.
