Exibir Dependências

Enquanto estiver usando o painel Modificar, este comando alterna o realce dos objetos dependentes da viewport no objeto selecionado atualmente.

• menu Padrão: menu Vistas > Exibir dependências
• menu Alt: menu Cena > Configurar vistas > Mostrar dependências

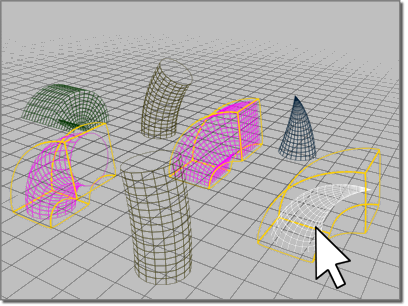

Quando Exibir Dependências estiver ativado e o painel Modificar estiver ativo, qualquer objeto que depende do objeto selecionado atualmente de qualquer maneira é exibido em magenta. Isto inclui ocorrências, referências e modificadores compartilhados. Padrão = desativado.

Você também pode consultar as dependências em Exibição Esquemática.

Procedimentos

Para mostrar as dependências entre os objetos:

1. Selecione um objeto com modificador em instâncias.
2. No painel Modificar, selecione o modificador exemplificado na pilha do modificador.
3. Selecione menu Exibições Exibir dependências

   Outros objetos com as exemplificações do mesmo modificador são exibidos em uma cor diferente.

Exemplo: Para utilizar Exibir Dependências ao animar com Linked XForm:

1. Selecione os subobjetos de geometria que deseja animar e, aplique um modificador Linked XForm.
2. Na implementação Parâmetros, clique em Selecionar Objeto de Controle.
3. Clique em um objeto para ser o objeto de controle. Escolha um objeto simulador se você deseja manter o controle oculto na renderização final.
4. O objeto escolhido é agora vinculado como principal para a seleção do subobjeto e seu nome é listado na implementação Parâmetros.
5. Selecione menu Exibições Exibir Dependências para tornar o link visível quando o objeto de controle é selecionado.
6. Utilize quaisquer das transformações para animar o objeto de controle.

   A seleção é animada em paralelo com o objeto de controle.
