Gerenciador de dígitos

O Gerenciador de dígitos fornece controles para posicionar os dedos na palma da mão meticulosamente. A implementação Gerenciador de dígitos aparece no painel de Movimento para uma palma da mão com um ou mais dedos, embora seja mais útil em palmas que têm vários dedos.

• Selecione um osso da palma da mão com um ou mais dedos. > Painel Movimento > implementação Animação das palmas

Dica: Você não está limitado a usar controles de manipulação de CAT para posicionar as mãos. Também é possível selecionar ossos de dedos individuais na viewport e transformá-los em normais.

Nota: Como em qualquer lugar desta Ajuda, qualquer referência a uma palma neste tópico, se aplica igualmente a um tornozelo.

Procedimento

Para acessar a implementação Gerenciador de dígitos:

1. Selecione um osso da palma da mão em uma montagem.

   Por padrão, a palma recém-criada não possui dedos; para usar o Gerenciador de dígitos é necessário adicionar alguns.

2. No painel Modificar implementação Configuração de palma/tornozelo, defina Número de dedos com valor superior a 0. Por exemplo, para um personagem humano, defina-o como 5.
3. Acesse o painel Movimento e expanda a implementação Gerenciador de dígitos, se necessário.
Importante: A manipulação do primeiro dedo ("articulação do dedo") da palma cria erros. Clique duas vezes para selecionar o dedo como grupo, por exemplo, o dedo inteiro. Consulte Solução de problemas do Gerenciador de dígitos CAT no final deste tópico.

Interface

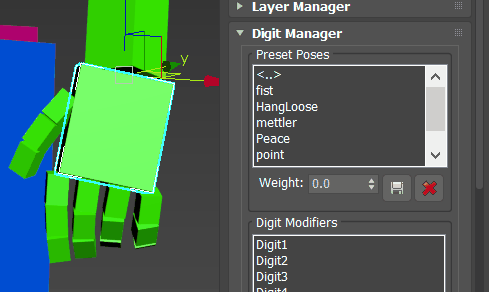

A implementação Gerenciador de dígitos inclui dois grupos: Poses predefinidas e Modificadores de dedos.

Grupo Poses predefinidas

A lista de Poses predefinidas mantém as poses dos dedos. Uma pose do dedo compreende as rotações de todos os ossos do dedo da palma ou do tornozelo. Com os controles deste grupo é possível salvar as predefinições de poses e carregá-las para qualquer outra palma.

Se a palma à qual você vai aplicar uma pose tiver menos dedos do que a predefinição da pose, os dedos extras serão ignorados. Se a palma tiver mais dedos, os dedos extras não receberão dados de rotação.

É possível ponderar uma predefinição de pose, mesclando de uma pose para a outra ou misturando poses para criar uma nova predefinição.

Grupo Poses predefinidas

[lista de poses]

Exibe uma lista de poses predefinidas salvas.

Para aplicar uma predefinição à palma selecionada sem mesclagem, clique duas vezes em seu nome na lista.

Peso

O valor que a predefinição realçada tem nos dedos.

Para mesclar uma predefinição, selecione a palma, clique em uma pose predefinida da lista uma vez, para destacá-la, e ajuste o valor da Espessura para cima.

Nota: O valor da Espessura é relativo, de forma que se você aplicar o mesmo valor várias vezes, embora a pose predefinida realçada tenha sido aplicada somente parcialmente, o valor de mesclagem aumentará.

Armazenar predefinição

Salva as rotações de dedos atuais como uma nova predefinição de pose.

Dica: Por padrão, as poses dos dedos são armazenadas em arquivos separados em \[pasta do sistema]\plugcfg\CAT\HandPosePresets\.

É possível utilizar a caixa de diálogo Salvar como para salvar as poses em outro local, mas elas não aparecerão na lista Poses predefinidas.

Remover predefinição

Exclui uma predefinição de pose da lista Poses predefinidas.

Aviso: Remover uma predefinição exclui permanentemente, o arquivo que contém a predefinição, sem perguntar ao usuário.

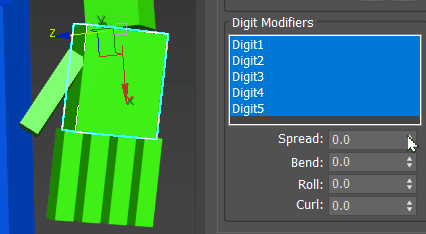

Grupo Modificadores de dedos

O grupo Modificadores de dedos fornece ferramentas para permitir que você manipule os dedos um a um ou em grupo. Você pode transformar os dedos selecionados de forma paramétrica com os controles Dispersão, Curvatura, Rolagem e Curva.

Nota: Todas as modificações são relativas à rotações existentes.

[lista de dedos]

Lista todos os dedos na palma selecionada. Antes de aplicar controles desse grupo, realce os dedos que os controles devem afetar.

Dica: É possível realçar várias entradas contínuas da lista, arrastando da lista.

Dispersão

Rotaciona os dedos realçados para longe ou perto uns dos outros a partir da base do dedo.

Curvatura

Rotaciona os dedos realçados para cima e para baixo a partir da base dos dedos.

Rolagem

Rotaciona os dedos realçados em torno de seu comprimento.

Curvo

Rotaciona os ossos dos dedos realçados para cima e para baixo.

Solução de problemas do Gerenciador de dígitos CAT

Há uma limitação conhecida com o Gerenciador de dígitos CAT, na qual os dedos ficam deslocados. Esse problema fica óbvio quando são usadas as opções de predefinição ou de ponderação.

1. Crie um objeto fictício para a primeira articulação do dedo.

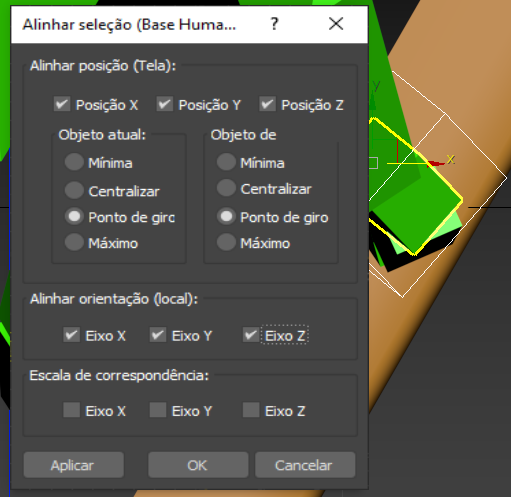

2. Utilizando pontos de giro para marcar suas posições finais (Alt + A), alinhe o objeto fictício com todas as posições e orientações como segue:
   • Alinhar posição (tela): Posição X, Posição Y, Posição Z
   • Objeto atual: Ponto de giro
   • Objeto de destino: Ponto de giro
   • Alinhar orientação (local): Eixo X, Eixo Y, Eixo Z
   • Escala de correspondência: <empty>


   Alinhar o objeto fictício a estas posições

   Por exemplo, alinhe o objeto fictício à primeira articulação e mova o controle deslizante de pose de mão um pouco, para observar a limitação: o dedo muda de posição.

3. Clique em OK.

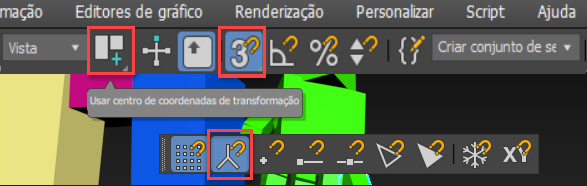

4. Clique duas vezes para selecionar todo o dedo (todas as articulações). Usando Usar centro de coordenadas de transformação no botão da barra de ferramentas submenu Usar centro e Snap ao ponto de giro na barra de ferramentas Snaps com a opção Alternar snap ativada (S), alinhe o dedo com o ponto de giro fictício.








   Isso recoloca o dedo na posição correta.
