Sobre como exportar para arquivos DWG do AutoCAD

Quando exporta um arquivo de desenho do AutoCAD, você converte seus objetos 3ds Max em objetos do AutoCAD.

• menu Arquivo > Exportar > AutoCAD (*.DWG)

Já que o AutoCAD não oferece suporte à animação, o exportador cria objetos em um estado estático definidos pelo quadro atual indicado no controle deslizante de tempo.

Se tiver usado camadas, instâncias ou cores para organizar objetos na cena, essa estrutura é mantida quando o modelo é exportado.

Os objetos exportados com modificadores atribuídos aos mesmos são afetados pelo estado atual do modificador. Por exemplo, se o modificador Conicidade atribuído a uma caixa estiver desativado, a cena exportada mostra uma caixa não cônica.

Nota: A exportação para um arquivo de desenho AutoCAD R14 não é suportada. Se estiver trabalhando com AutoCAD R14, exporte para o formato de arquivo 3DS ou DXF.

O que esperar ao abrir o arquivo DWG

Quando abre um desenho exportado no AutoCAD, é-lhe apresentada uma vista isométrica (3/4) olhando na direção XY positiva em vez de uma vista de elevação frontal.

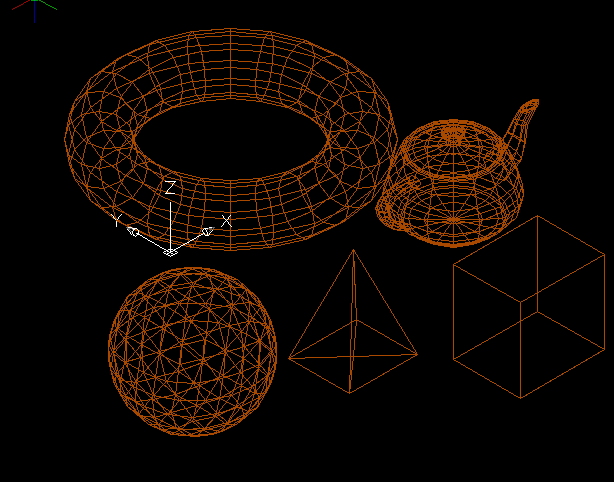

A vista isométrica de um modelo exportado aberto no AutoCAD

O exportador também define duas variáveis do sistema AutoCAD:

• UNIDADESINS, Inserir unidades, define o valor da unidade de desenho para blocos ou imagens inseridas a partir do AutoCAD Design Center. Portanto, se você tiver as unidades de um modelo no 3ds Max definidas como milímetros, as UNIDADESINS serão definidas como 4.
• MEDIDA define as unidades de desenho como imperiais ou métricas.
