Configurações de vínculo de arquivo de renderização de spline

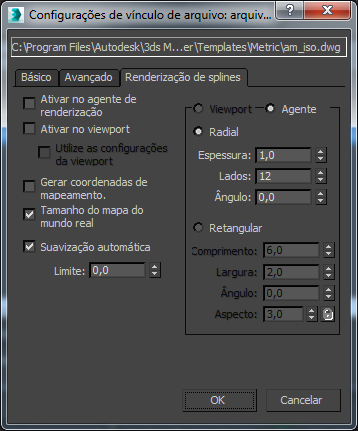

O painel Renderização de splines das Configurações de vínculo de arquivo: a caixa de diálogo Arquivos DWG controla como as formas aparecerão na cena assim que o arquivo DWG ou DXF for vinculado. É possível controlar a aparência da forma, sua suavização, as coordenadas de mapeamento e se elas podem ser renderizadas.

Interface

Os controles desse painel são idênticos em nome e operação aos encontrados na implementação Renderização para splines. Os valores dessas configurações são definidos para todas as formas importadas. Após a conclusão da importação, você poderá alterar as configurações, conforme necessário, para cada objeto.

Ativar no agente de renderização

Quando ativado, a forma é renderizada como uma malha 3D usando o radial ou conjunto de parâmetros de retangular para renderização.

Ativar no viewport

Quando ativado, a forma é exibida na viewport como uma malha 3D usando o radial ou conjunto de parâmetros de retangular para renderização.

Utilize as configurações da viewport

Permite definir diferentes parâmetros de renderização e exibe a malha geradas pelas configurações de viewport. Disponível somente quando a opção Ativar no viewport estiver ativada.

Gerar coordenadas de mapeamento

Ative esta para aplicar as coordenadas de mapeamento. Padrão=desativado.

3ds Max gera o mapeamento de coordenadas em U e V cotas. As coordenadas U circunda uma vez ao redor da spline; V coordenada é atribuída uma vez ao longo de seu comprimento. Lado-a-lado é obtido usando o lado a lado parâmetros no material aplicado.

Tamanho do mapa do mundo real

Controla o método de dimensionamento usado para materiais mapeados de textura aplicados ao objeto. Os valores de escala são controlados pelas configurações Usar escala do mundo real encontradas na implementação Coordenadas do material aplicado. Padrão=ativado.

Suavização automática

Se Suavização automática estiver ativada, a spline será suavizada automaticamente usando o limite especificado pela configuração Limite abaixo dela. Suavizar automaticamente define a suavização de acordo com o ângulo entre os segmentos de spline. Os dois segmentos adjacentes são colocados no mesmo grupo de suavizado se o ângulo entre as linhas é menor do que o limite de ângulo.

Limite

Especifica o limite ângulo em graus. Qualquer duas adjacentes de segmentos spline são colocados no mesmo grupo de suavizado se o ângulo entre as linhas é menor do que o limite de ângulo.

Grupo Viewport/agente de renderização

  • Viewport Escolha esta opção para especificar os parâmetros Radial ou Retangular para a forma, já que ela será exibida no viewport quando Ativar no viewport estiver ativado.
  • Agente de renderização Escolha esta opção para especificar os parâmetros Radial ou Retangular para a forma, já que ela será exibida no viewport quando Ativar no viewport estiver ativado.
Radial

Exibe a malha 3D como um objeto cilíndrico.

  • Espessura Especifica o diâmetro da viewport ou renderizada spline malha. Padrão=1,0. Intervalo=0,0 a 9999,0.

    Splines renderizadas com espessura de 1,0 e 5.0, respectivamente

  • Lados Define o número de lados (ou facetas) para a malha de splines no viewport ou no agente de renderização. Por exemplo, um valor 4 resulta em uma seção transversal quadrada.
  • Ângulo de rotação Ajusta a posição da seção transversal na viewport ou agente de renderização. Por exemplo, se a spline malha tem um quadrado de corte transversal, que você pode utilizar para posicionar um ângulo "plana" lado baixo.
Retangular

Exibe a malha de spline a forma como um retângulo.

  • Comprimento Especifica o tamanho da seção transversal ao longo do eixo Y local.
  • Largura Especifica o tamanho da seção transversal ao longo do eixo X local.
  • Ângulo de rotação Ajusta a posição da seção transversal na viewport ou agente de renderização. Por exemplo, se você tem um quadrado de seção transversal que você pode utilizar para posicionar um ângulo "plana" lado baixo.
  • Aspecto Define a proporção para seções transversais retangulares. O bloqueio de seleção permite que você bloquear a relação de aspecto. Quando Bloquear estiver ativado, Largura será bloqueado para Comprimento, resultando em uma proporção constante de Largura para Comprimento.
Tópico pai: Configurações de vínculo de arquivo: arquivos DWG e DXF
