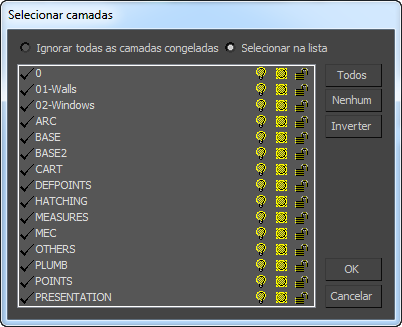

Caixa de diálogo Selecionar camadas

Essa caixa de diálogo permite alternar entre o status incluir/excluir da camada de um arquivo DWG e selecionar outras opções, como descrito neste tópico.

• menu Arquivo > Referências > Gerenciar vínculos > caixa de diálogo Gerenciar vínculos > painel Anexar > Escolha um arquivo DWG/DXF. > botão Selecionar camadas para incluir
• menu Arquivo > Referências > Gerenciar vínculos > caixa de diálogo Gerenciar vínculos > painel Arquivos > Realçar um arquivo DWG/DXF. > botão Recarregar > caixa de diálogo Configurações de vínculo de arquivo: arquivos DWG > painel Avançado > botão Selecionar camadas para incluir
• painel Utilitários > implementação Utilitários > botão Mais > caixa de diálogo Utilitários > Gerenciador de vínculos de arquivo > caixa de diálogo Gerenciar vínculos > painel Anexar > Escolha um arquivo DWG/DXF. > botão Selecionar camadas para incluir
• painel Utilitários > implementação Utilitários > botão Mais > caixa de diálogo Utilitários > Gerenciador de vínculos de arquivo > caixa de diálogo Gerenciar vínculos > painel Arquivos > Realçar um arquivo DWG/DXF. > botão Recarregar > caixa de diálogo Configurações de vínculo de arquivo: arquivos DWG > painel Avançado > botão Selecionar camadas para incluir

Nota: Você alterna o status incluir/excluir de uma camada clicando em qualquer lugar de uma linha da lista de camadas. A caixa de diálogo lista as camadas incluídas com uma marca de seleção à esquerda do nome da camada. Essa lista de camadas incluídas é preservada para recarregamentos subsequentes do arquivo vinculado. Para fins informativos, os ícones de propriedade exibem o estado das propriedades das camadas, mas não é possível alterar seus status nesta caixa de diálogo.

Diferenças entre camadas e blocos no AutoCAD e no 3ds Max

O AutoCAD tem um tratamento especial para objetos na definição de bloco que estejam associados à camada 0. Quando um bloco contém objetos na camada 0 e esses objetos têm uma propriedade de cor "ByLayer" ou "ByBlock", a cor do objeto é determinada pela cor do bloco ou pela camada atribuída à referência de bloco no AutoCAD. Quando blocos estão aninhados, esse sistema de cores pode ficar complexo.

Interface

• Ignorar todas as camadas congeladas Exclui todas as camadas congeladas no arquivo vinculado. Todas as camadas ativas são incluídas.
• Selecionar na lista Permite selecionar cada camada ativa a ser incluída/excluída.

[lista de camadas]

Lista todas as camadas com os ícones exibindo o status. Uma marca de seleção na frente do nome da camada indica que a camada está selecionada.

Todos

Seleciona todas as camadas do arquivo vinculado. Você pode então desmarcar apenas as camadas que deseja excluir.

Nenhum

Cancela a seleção de todas as camadas no arquivo vinculado. E então você pode selecionar apenas as camadas que deseja incluir na importação.

Inverter

Inverte a seleção atual de camadas no arquivo vinculado: as camadas selecionadas são desmarcadas e as camadas desmarcadas são selecionadas.
