Fornece opções quando o arquivo do gráfico de vetor é um arquivo padrão de escotilha AutoCAD (PAT).
-
Editor de material > Navegador de materiais/mapas > Mapas > Geral > Mapa de vetor > implementação de Parâmetros > Clique em Arquivo de vetor e escolha um arquivo PAT como a imagem de vetor-gráfico. > Implementação de Parâmetros de padrão

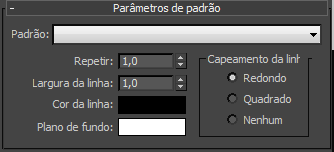

Interface
- Lista suspensa de padrões
- Se o arquivo PAT englobar mais do que um padrão, esta lista suspensa permite a você escolher aquele que pretende usar em sua cena.
- Repetir
- Especifica o número de vezes a repetir o padrão.
Dica: Para repetir um padrão PAT, use o valor Repetir. Não use os valores de Lado a lado na Implementação de Coordenadas. Valores de Lado a lado diferentes de 1,0 provocarão o surgimento de junções na sua textura e valores inferiores a 1,0 aumentarão o uso da memória e o tempo de renderização. Os valores de Exibição lado a lado inferiores a 0,1 fazem com que a textura apareça completamente preta. O valor Repetição não tem esses problemas.
É possível animar esta configuração.
- Largura da linha
- Define a largura das linhas no padrão, em termos de múltiplos da largura padrão de 1,0.
É possível animar esta configuração.
- Cor da linha
- Clique para abrir um Seletor de cores e selecione uma cor para as linhas no padrão.
É possível animar esta configuração.
- Plano de fundo
- Clique para abrir um Seletor de cores e selecione uma cor para o plano de fundo do padrão.
É possível animar esta configuração.
Grupo de Tampa de linha
Define a forma de exibição das extremidades de linhas livres no padrão.
- Redondo (padrão) As extremidades das linhas são arredondadas.
- Quadrado As extremidades das linhas são enquadradas.
- Nenhum Na maioria dos casos, esta opção tem o mesmo resultado da opção Quadrado.
