O Modificador de otimização permite reduzir o número de faces e vértices em um objeto. Isso simplifica a geometria e acelera a renderização, enquanto mantém uma imagem aceitável. Uma leitura Antes/depois fornece o feedback exato sobre a redução a cada alteração realizada.
-
Selecione um objeto. >
Painel Modificar > Lista de modificadores > Otimizar

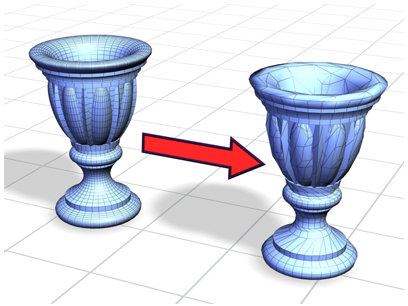

A Otimização simplifica um modelo suave com um alto número de faces sem alterar muito a aparência do modelo.
Aplicando a otimização
Ao aplicar a Otimização pela primeira vez, as alterações poderão não aparecer nas viewports. Ajuste a configuração Limite de face para obter a melhor otimização. No grupo Último status de otimização, é possível ver como os objetos ou as faces foram otimizados. Observe esses valores ao ajustar os parâmetros de Otimização, até obter os melhores resultados possíveis.
Configurando o nível de detalhe
A otimização permite manter dois níveis de detalhe de otimização. É possível definir um nível de otimização mais baixo, com menos faces, para acelerar o trabalho na viewport e um nível de saída mais alto para a saída final na renderização. No entanto, é possível renderizar em qualquer nível. Também é possível alternar para o nível mais alto em uma viewport para obter uma ideia de como a imagem renderizada ficará.
Procedimentos
Para otimizar manualmente:
- Defina duas viewports: uma de estrutura de arame e uma de sombreado suave.
-
Selecione um objeto e aplique o Modificador de otimização. A implementação Parâmetros desse modificador aparece.
- Desative a atualização manual e, em seguida, ajuste o valor de Limite de face. Observe o resultado nas viewports.
Também é possível escolher visualizar os resultados da operação de Otimização manualmente, deixando a caixa de seleção Atualização manual ativada e clicando no botão Atualizar sempre que desejar visualizar um resultado.
- Na implementação Parâmetros
Grupo Último status de otimização, observe a contagem Antes/depois dos vértices e das faces. - No grupo Otimizar, varie os parâmetros para continuar a redução da geometria.
Compare o resultado nas duas viewports com relação à contagem Antes/depois.
Para definir o nível de detalhe:
- Na implementação Parâmetros Grupo Nível de detalhes, escolha Viewports L1.
- Ajuste os parâmetros no grupos Otimizar e Preservar.
O Nível de otimização L1 é definido para a viewport e o agente de renderização.
- Repita as etapas 1 e 2 para viewports L2, ajustando os parâmetros para um tipo diferente de otimização.
Para usar o nível de detalhe:
- Alterne entre L1 e L2 para as Viewports ou o Agente de renderização.
É possível ver o efeito imediatamente em uma viewport com sombreamento suave. Faça uma renderização de teste para ver o efeito sobre o agente de renderização.
Os seguintes parâmetros são armazenados para cada nível: Limite de face, Borda de limite, Desvio, Comprimento da borda máximo, Limites de material, Limites suaves.

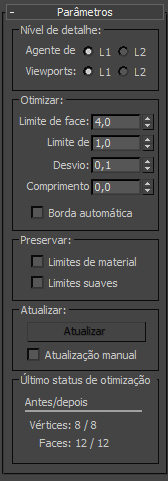

Interface
Grupo Nível de detalhes
- Agente de renderização L1, L2
- Defina o nível de exibição para o agente de renderização de linha de digitalização padrão. Use as viewports L1 e L2 para alterar o nível de otimização armazenado. Padrão = L1.
- Viewports L1, L2
- Defina o nível de otimização para a viewport e o agente de renderização. Também alterna o nível de exibição para a viewport. Padrão = L1.
Otimizar grupo
Ajusta o grau de otimização.
- Limite de face
- Define o ângulo de limite usado para determinar quais faces são recolhidas. Valores baixos produzem menos otimização, mas uma maior aproximação da forma original. Valores mais altos aumentam a otimização, mas são mais propensos a resultar em faces com renderização ruim (Consulte inclinação). Padrão=4,0.
- Limite de borda
- Define um ângulo de limite diferente para as bordas abertas (aquelas que delimitam uma única face). Um valor baixo preserva as bordas abertas. Ao mesmo tempo, é possível aplicar um limite de face alto para obter uma boa otimização. Padrão=1,0.
- Inclinação
- Ajuda a eliminar os triângulos muito estreitos ou degenerados que ocorrem durante a otimização, que podem causar artefatos de renderização. Valores maiores impedem que os triângulos fiquem degenerados. O valor padrão de 0.1 é suficiente para eliminar os triângulos mais estreitos. Intervalo = 0.0 a 1.0 (o valor 0 desativa o Desvio).
- Comp[rimento] de borda máximo
- Especifica o comprimento máximo, além do qual uma borda não pode ser esticada quando otimizada. Quando o Comprimento máximo da borda é 0, não tem efeito. Um valor maior que 0 especifica o comprimento máximo das bordas. Padrão=0,0.
Junto com o Desvio, este controle ajuda a evitar a criação de faces estreitas e longas ao otimizar.
- Borda automática
- Ativa e desativa as bordas após a otimização. Ativa as bordas abertas. Desativa as bordas entre as faces cuja normais estejam dentro do limite de face. Essas bordas além do limite não são ativadas. Padrão=desativado.
Grupo Preservar
Mantém a separação clara no nível da face entre os limites de material e suave.
- Limites de material
- Impede que a face seja recolhida entre os limites de material. Padrão=desativado.
- Limites suaves
- Otimiza um objeto e mantém sua suavidade. Quando ativado, permite que somente as faces que compartilhem ao menos um grupo de suavização sejam recolhidas. Padrão=desativado.
Atualizar grupo
- Atualizar
- Atualiza as viewports com as configurações de otimização atuais. Disponível somente quando a Atualização manual está ativada.
- Atualização manual
- Ativa o botão Atualizar. Quando desativada, a Otimização funciona da maneira padrão, atualizando a exibição da viewport de forma dinâmica. Nota: Ao usar a Atualização manual, se você efetuar quaisquer alterações que causem a reavaliação da pilha, a otimização existente desaparecerá. Clique no botão Atualizar novamente para restaurá-la.
O Agente de renderização ignora a exibição de otimização na viewport, usando a configurações de Otimizar, independentemente do estado de Atualização manual.
Grupo Último status de otimização
Exibe os resultados numéricos de otimização com contagens antes e depois exatas para vértices e faces.
