Cria ou modifica uma nuvem de revisão.
Pesquisa

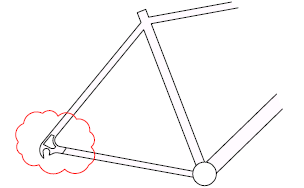

É possível criar uma nova nuvem de revisão selecionando dois pontos de canto ou pontos poligonais ao arrastar o cursor, ou é possível converter um objeto, como círculo, polilinha, spline ou elipse para uma nuvem de revisão. Use as nuvens de revisão para realçar partes de um desenho que está sendo revisado.
Nota: Na primeira vez que você cria uma nuvem de revisão em um desenho, o tamanho dos arcos é determinado com base no percentual do comprimento diagonal da vista atual. Isso garante que a nuvem de revisão inicie em um tamanho razoável.
Os prompts a seguir são exibidos.
- Primeiro ponto de canto
- Especifica um ponto de canto da nuvem de revisão retangular.
- Canto oposto
- Especifica o canto diagonalmente oposto da nuvem de revisão retangular.
- Inverter direção
- Inverte a direção dos arcos sequenciais da nuvem de revisão.
- Ponto inicial
- Define o ponto inicial da nuvem de revisão poligonal.
- Próximo ponto
- Especifica o próximo ponto para definir a forma poligonal da nuvem de revisão.
- Inverter direção
- Inverte a direção dos arcos sequenciais da nuvem de revisão.
- First Point
- Especifica o primeiro ponto para a nuvem de revisão à mão livre.
- Comprimento do arco
- Especifica um valor aproximado para o comprimento da corda de cada arco. O comprimento da corda de um arco é a distância entre os pontos finais do arco. O valor padrão do comprimento da corda do arco é automaticamente determinado na primeira vez que você cria uma nuvem de revisão em um desenho.
- Object
- Especifica um objeto a ser convertido em nuvem de revisão.
- Retangular
- Cria uma nuvem de revisão retangular utilizando os pontos especificados como cantos diagonalmente opostos.
- Poligonal
- Cria uma nuvem de revisão definida por três ou mais pontos para usar como vértices de um polígono para gerar a nuvem de revisão.
- À mão livre
- Cria uma nuvem de revisão à mão livre.
- Estilo
- Especifica o estilo da nuvem de revisão.
- Normal
- Cria nuvens de revisão usando a fonte padrão.
- Caligrafia
- Cria nuvens de revisão similares na aparência da caligrafia.
- Modificar
- É possível redefinir uma nuvem de revisão existente com a opção Modificar e especificar um ou mais pontos novos. Quando solicitado a selecionar um lado para apagar, a parte da nuvem de revisão selecionada é apagada. Essa opção substitui as partes especificadas de uma nuvem de revisão existente por uma nova parte definida pelos pontos que você inserir.
- Selecionar polilinha
- Especifica qual nuvem de revisão você deseja modificar. O vértice mais próximo ao ponto onde a nuvem de revisão é selecionada determina o início da seção que você deseja substituir.
- Próximo ponto
- Especifica o próximo ponto para definir a forma poligonal da seção de substituição. Esse prompt é repetido até que você clique em um vértice existente na nuvem de revisão.
- Selecione um lado para apagar
- Remove a seção da nuvem de revisão selecionada.
- Inverter direção
- Inverte os arcos na nuvem de revisão entre convexo e côncavo.
