SUBTRAIR (comando)

Cria uma nova região ao subtrair uma região de sobreposição de outra.

Pesquisa

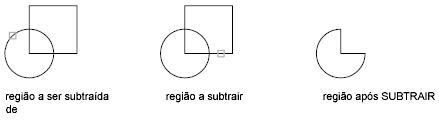

Como SUBTRAIR, é possível criar um objeto de região 2D ao subtrair um conjunto de objetos de regiões existentes de outro conjunto sobreposto. Somente é possível selecionar regiões para utilização com este comando.

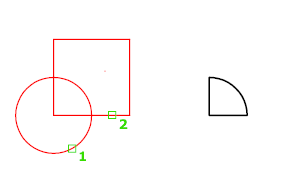

Selecione os objetos que deseja manter, pressione Enter e a seguir selecione os objetos que deseja subtrair.

Os objetos no segundo conjunto de seleção são subtraídos dos objetos do primeiro conjunto de seleção. Uma única nova região é criada.

Você pode apenas subtrair regiões de outras regiões que estão no mesmo plano. No entanto, você pode desenvolver simultaneamente ações simultâneas de SUBTRAIR selecionando conjuntos de regiões em planos diferentes. O programa então produz regiões separadas subtraídas em cada plano. As regiões para as quais não há outra região coplanar selecionada são rejeitadas.

Os prompts a seguir são exibidos.

Selecionar objetos (para subtrair de)

Especifica as regiões 3D a serem modificadas pela subtração.

Selecionar objetos (para subtrair)

Especifica as regiões a serem subtraídas.
