Sobre cotas associativas

As cotas podem ser associativas, o que significa que elas se ajustam às alterações nos objetos geométricos que medem.

A associatividade da cota define a relação entre os objetos geométricos e as cotas que definem sua distância e ângulos. Diversos tipos de relações são possíveis entre objetos geométricos e cotas. Objetos de chamada de detalhe e de múltipla chamada de detalhe também podem ser associativos.

• As cotas associativas ajustam automaticamente suas localizações, orientações e valores de medida quando os objetos geométricos associados a elas são modificados. As cotas em um layout podem ser associadas a objetos no espaço do modelo. Estas são criadas quando a variável de sistema DIMASSOC é definida como 2.
• As cotas parcialmente associativas existem quando somente uma linha de extensão é associada a um objeto geométrico. Normalmente, isso ocorre quando um objeto geométrico associado a uma cota é excluído.
• As cotas não associativas podem ser selecionadas e modificadas com a geometria que elas medem, mas não mudam automaticamente quando os objetos geométricos medidos por elas são modificados. Estas são criadas quando a variável de sistema DIMASSOC é definida como 1.
• As cotas explodidas contêm uma coleção de objetos de texto e geométricos separados ao invés de um único objeto de cota. Elas são criadas quando a variável de sistema DIMASSOC é definida como 0 ou quando você aplica o comando EXPLODIR em uma cota existente.

É possível determinar se uma cota é associativa ou não associativa com a paleta Propriedades ou o comando LISTA. É possível utilizar o comando REASSOCIARCOTA para reassociar parcialmente cotas associativas ou não associativas.

Dica: É possível usar o comando COTAREGEN para atualizar as cotas associativas após a aplicação de vista panorâmica ou zoom, após abrir um desenho modificado com uma versão anterior ou após abrir um desenho com referências externas que foram modificadas.

O monitor de anotação

Pode-se rastrear as anotações que perdem a associatividade com a ajuda do monitor de anotações. A associação pode ser perdida por diversos motivos:

• A associação não será mantida se um objeto geométrico associado for alterado significativamente ou excluído.
• A associação não será mantida se um bloco associado for redefinido de modo que a aresta à qual a cota está associada seja deslocada.

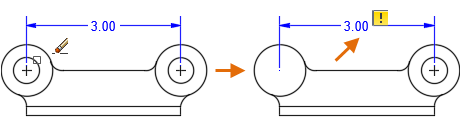

Quando o monitor de anotação está ativado, ele identifica as anotações que perderam a associação exibindo um sinal. No exemplo, quando o círculo é apagado, a associação da cota é perdida e um sinal aparece na cota afetada.

Clicar no sinal exibe um menu com opções específicas da anotação desassociada. Neste exemplo, o menu fornece acesso aos comandos REASSOCIARCOTA e APAGAR.

Situações especiais e limitações

As cotas associativas suportam a maioria dos tipos de objetos geométricos em que você esperaria aplicar cota. Não há compatibilidade com objetos como

• Hachuras
• Imagens
• Subjacências
• Objetos de múltiplas linhas
• Sólidos 2D

Nota: Cotas associadas às vistas de desenho de modelo podem perder sua associatividade se o desenho for aberto e salvo novamente em uma versão anterior ao AutoCAD 2012.
