Mover e rotacionar o UCS é útil ao trabalhar em 2D.
Você pode alterar a localização e a orientação do UCS atual ao clicar no ícone do UCS e usar suas alças, ou usar as opções no comando UCS.

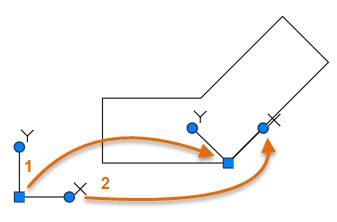

Por exemplo, ao clicar no ícone do UCS suas alças são exibidas. A seguir, clique na alça de origem quadrada (1) e clique na extremidade da sua nova localização. A seguir, clique na alça de eixo X (2) e clique em um ponto central ou na extremidade da linha diagonal para alinhar o eixo X. Clique em Esc para cancelar as alças.
Com o UCS no ângulo da diagonal é muito mais fácil criar objetos separados neste ângulo.
Os fluxos de trabalho adicionais com frequência incluem o seguinte:
- Utilize o comando PLANTA para girar a vista, de tal forma que os eixos X e Y fiquem na horizontal ou na vertical.
- Restaurar o UCS para ser simultâneo com o sistema de coordenadas universal (WCS) com o comando UCS.
