Ao selecionar a standard de desenho (e a revisão), os parâmetros standard dos símbolos de solda se alteram para coincidir com dita standard de desenho. Caso necessário, é possível personalizar estes parâmetros para que estes se adaptem aos seus requisitos de desenho.
Como textos e linhas de chamada de detalhe são os objetos mais comumente usados em anotações, o conjunto de ferramentas do AutoCAD Mechanical fornece um único ponto de configuração (a caixa de diálogo Configurações padrão) para a especificação das propriedades padrão desses objetos. Trata-se das configurações principais.
Na caixa de diálogo Configurações de Solda, as configurações de linha de chamada e texto retornam ao valor “Por NomeDeNormaDeDenhoAtual”. Se você altera as configurações principais, os símbolos de solda adquirem automaticamente as novas configurações. Se você não deseja que os símbolos de solda sigam as configurações principais, é possível alterar a altura do texto e selecionar um valor específico.
- Símbolos de tipo de solda.
- Símbolos de contorno.
- Símbolos de escalonamento (somente normas ISO e baseadas em ISO).
- Símbolo periférico (somente norma GB).
- Símbolo de solda de campo.
- Símbolo de todo o contorno.
- Símbolo de cauda.
- Comprimento das linhas de identificação e referência.

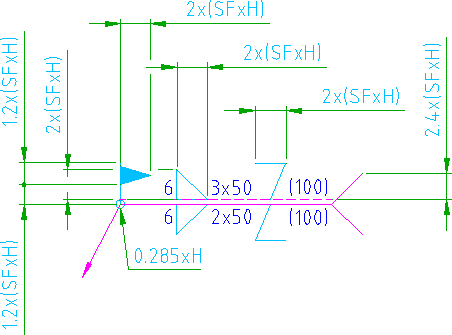

Para controlar o tamanho desses elementos (com exceção das linhas de identificação e referência e do símbolo de todo o contorno), é possível mudar a propriedade do fator de escala do símbolo de solda. A ilustração abaixo mostra um símbolo de solda ISO. As alturas dos diversos elementos que dependem da altura do texto são mostradas como uma fórmula, onde H é a altura do texto e SF é o fator de escala. A fórmula muda de uma norma de desenho para outra.
Você também pode especificar quais símbolos de solda podem ser selecionados quando um símbolo de solda é inserido em um desenho. Também é possível configurar a folga entre a linha de identificação e a linha de referência, bem como a folga entre o primeiro e o segundo processo.
