O conjunto de ferramentas do AutoCAD Mechanical fornece muitos comandos para criar polilinhas fechadas de forma retangular.
O comando RECTANG do AutoCAD também cria retângulos especificando dois cantos opostos. No entanto, dependendo de onde você deseje inserir o retângulo, pode ser que isso nem sempre seja conveniente. Os comandos de criação de retângulo do conjunto de ferramentas do AutoCAD Mechanical fornecem muitas outras opções para definir retângulos.

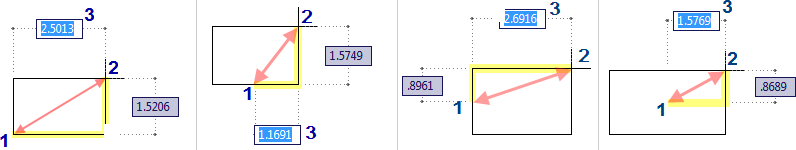

Por exemplo, se você pressionar a barra de espaço após invocar o comando AMRECTANG, o ponto inicial se alterará. O cursor é alterado para exibir o ponto inicial atual.
| Cursor | Significado |
|---|---|
 |
Cria um retângulo que utiliza um canto como ponto inicial. |
 |
Cria um retângulo que utiliza o ponto central da base como ponto inicial. |
 |
Cria um retângulo que utiliza o ponto central da altura como ponto inicial. |
 |
Cria um retângulo que utiliza o centro do retângulo como ponto inicial. |
Depois que o comando é invocado, você pode escolher alterar a forma dos cantos (arredondamento ou chanfro). Também é possível controlar se são desenhadas linhas de centro com o retângulo ou não.
Depois disso, especifique o ponto inicial que define o retângulo. É possível clicar na área de desenho para especificar o segundo ponto. Se a entrada de cota estiver ativada, será possível especificar o segundo ponto inserindo valores de cota nas caixas de entrada de dica de ferramentas ao lado do cursor.
Também é possível definir o retângulo usando a área e um comprimento ou uma largura. Se as opções Chanfro ou Arredondamento estiverem ativas, o cálculo de área as levará em consideração.
Você pode acessar todas as ferramentas de criação de retângulo do conjunto de ferramentas do AutoCAD Mechanical do botão Retângulo na guia Início da faixa de opções ( Pesquisa).
